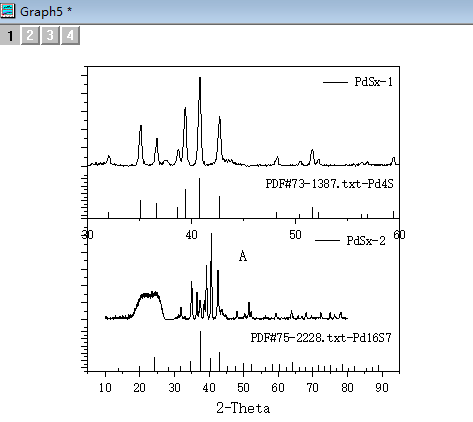

5.调整样式完成XRD图的制作

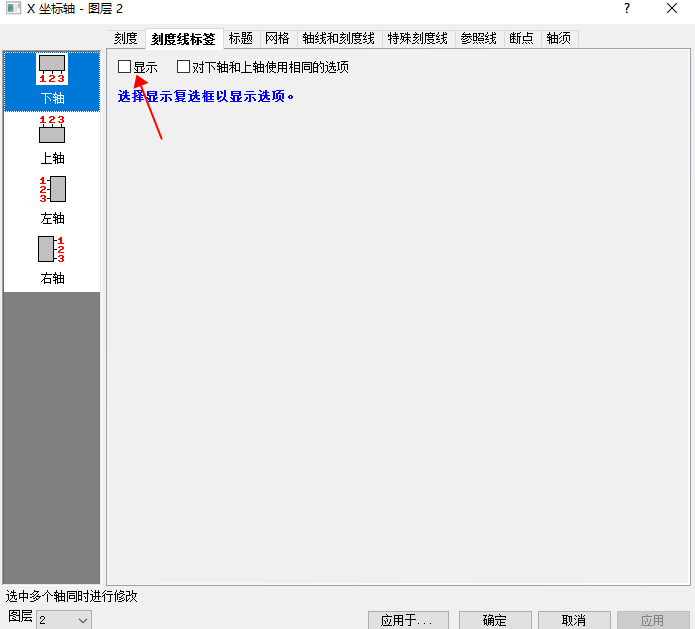

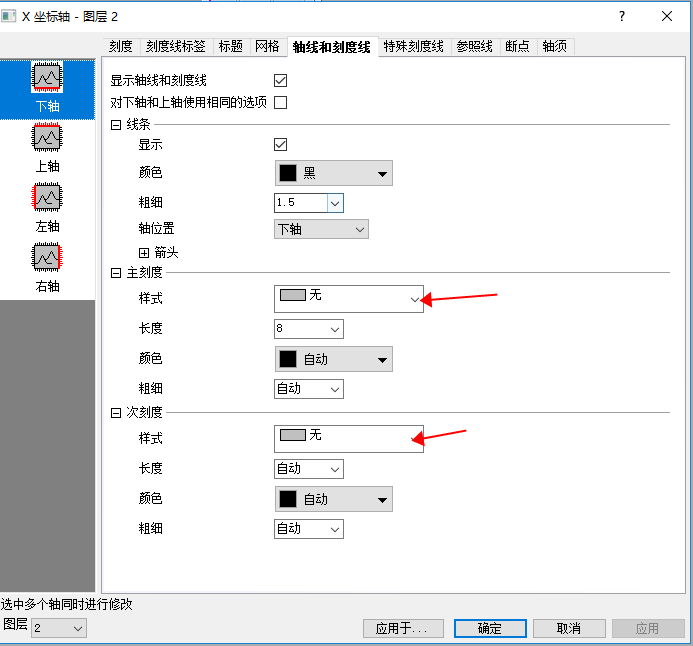

删除不必要的轴线和刻度标签



设置刻度标签为0

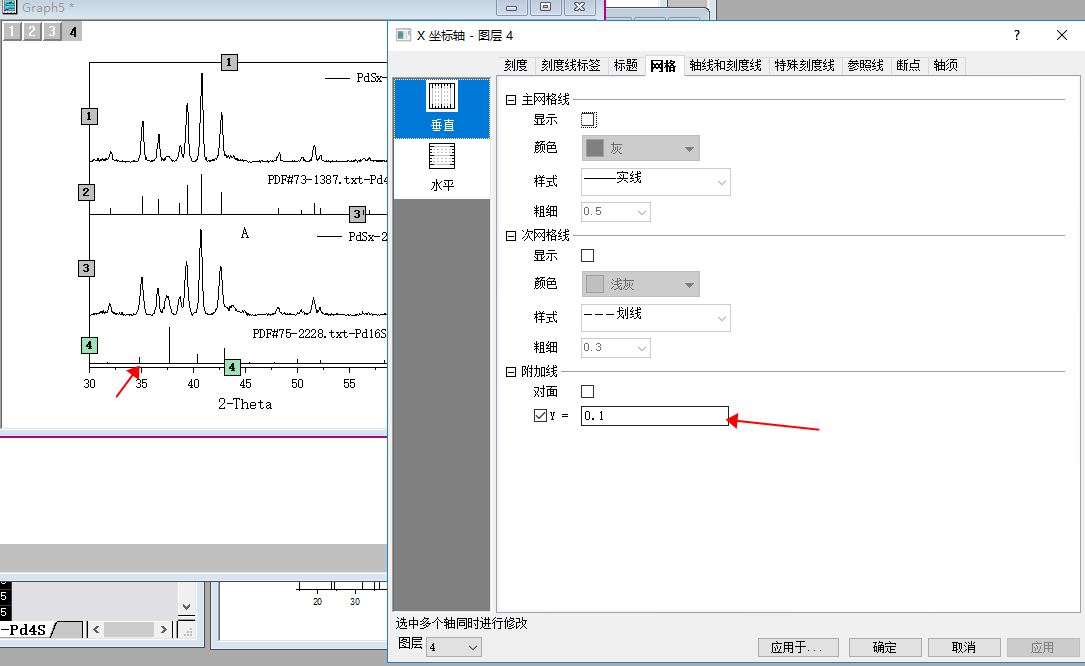

设置基准线为0.1

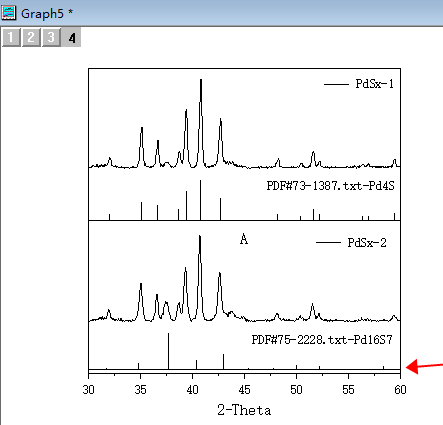

效果如下：

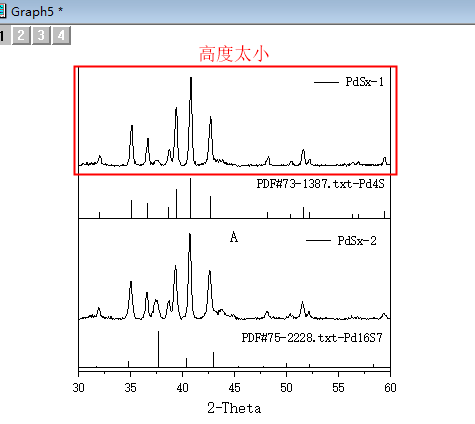

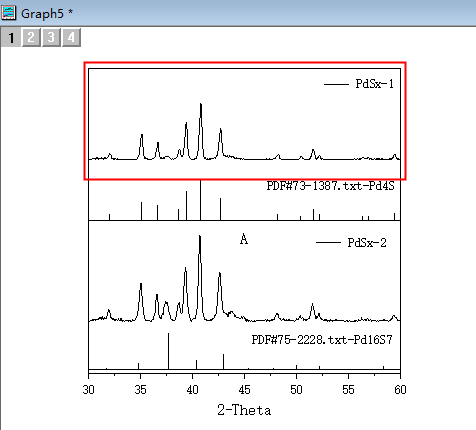

我们看到高度实在太小，那么我们可以调整y轴的刻度范围，从-750到4000



这样高度一下子就好看多了

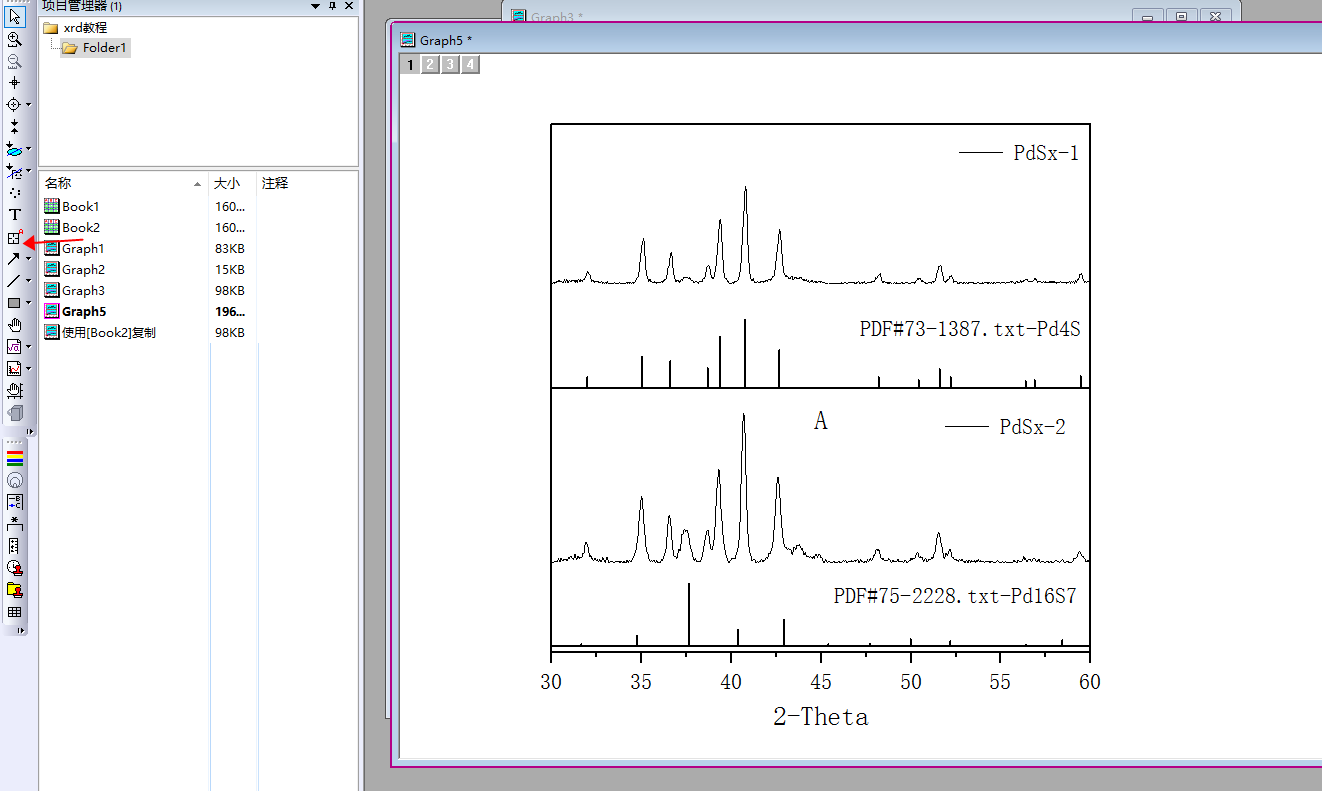

给波峰添加标注，点击左侧工具栏的标注图标

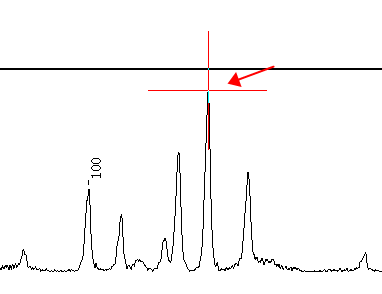

双击峰值点，就会添加标注

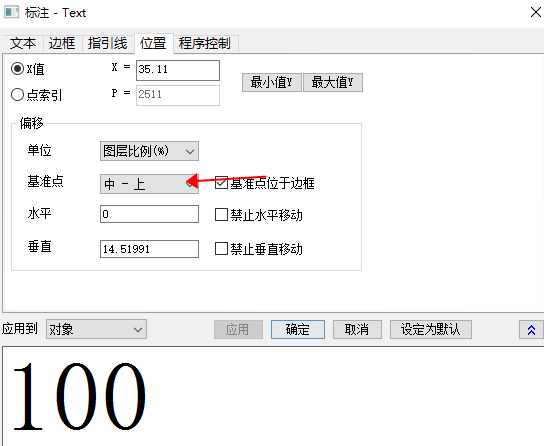

接下来鼠标右键单击标注，选择属性来修改标注的样式。

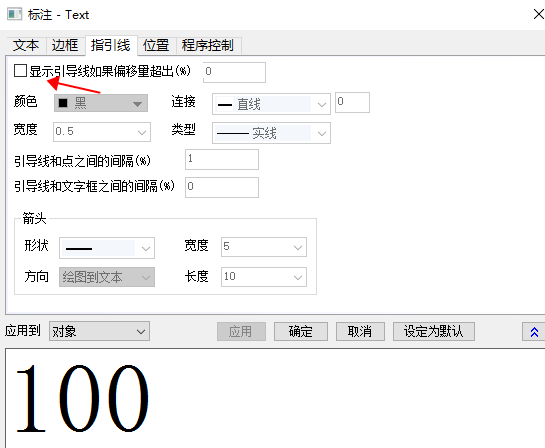

删除指引线


位置设置为中上方

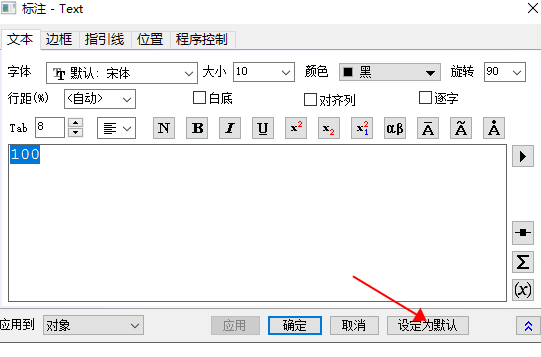

把标注的样式设为默认，当我们设置其他峰值点时就可以快速让其他应用这个样式。

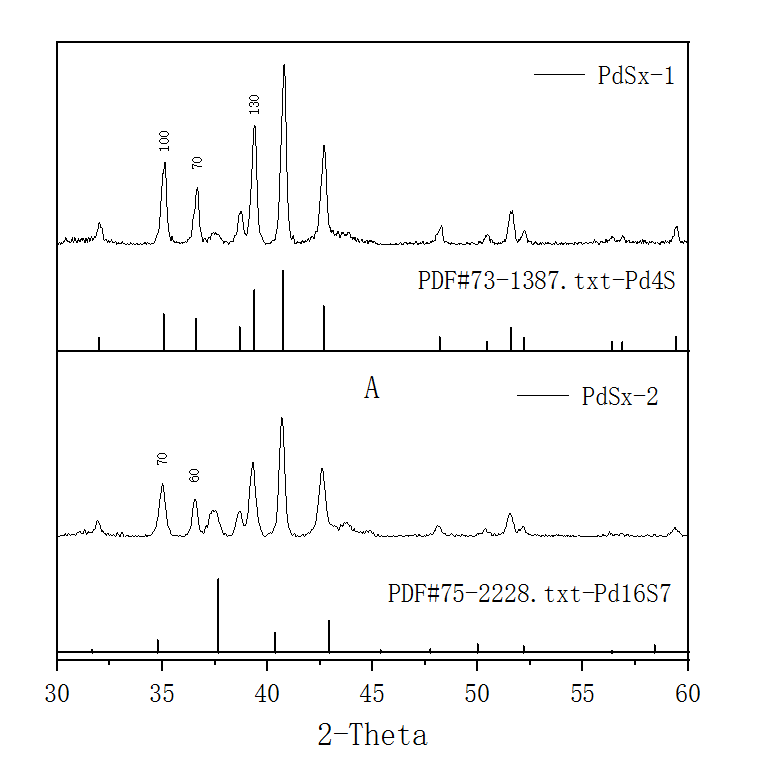

最终效果如下

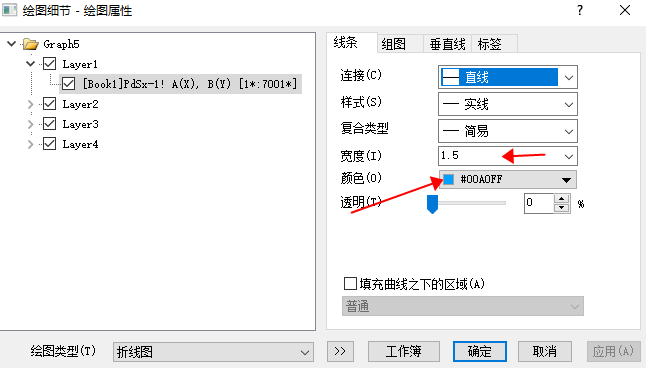

调整线条粗细和颜色

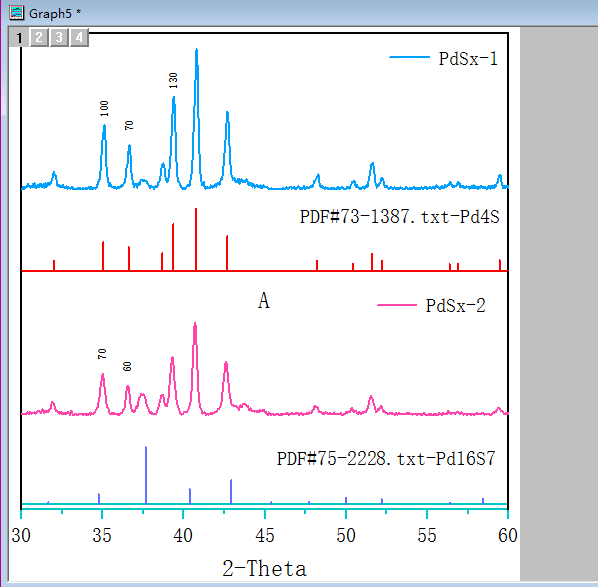

调整图和页面更加紧凑一点

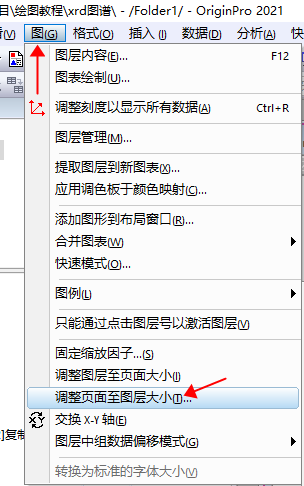

我们可以打开图菜单，点击，调整页面至图层大小，边距控制点紧凑。

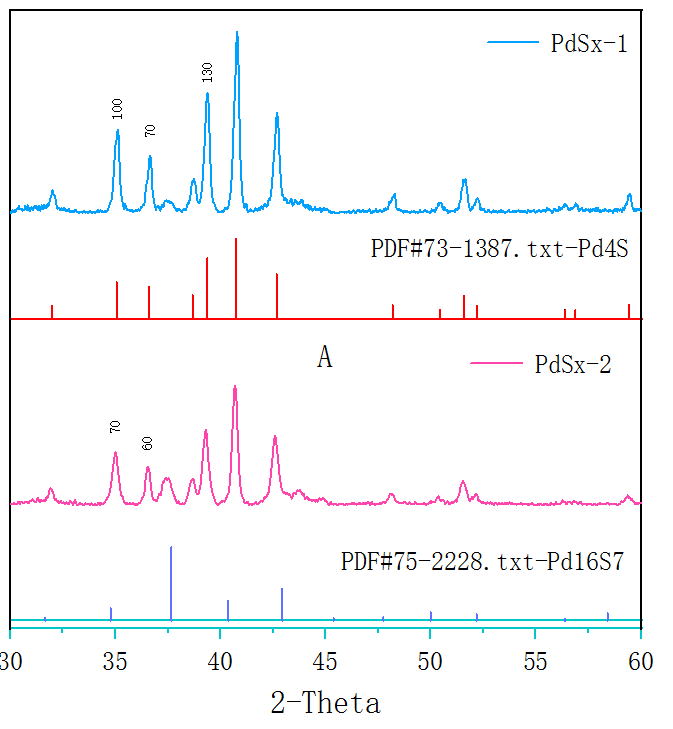

至此，xrd图已经全部完成了



关于本课程的素材和opju成品下载如下

下载 提取码：x2ht
