2.画折线图和垂线图并合并图层操作

分别对如下数据画折线图和垂线图

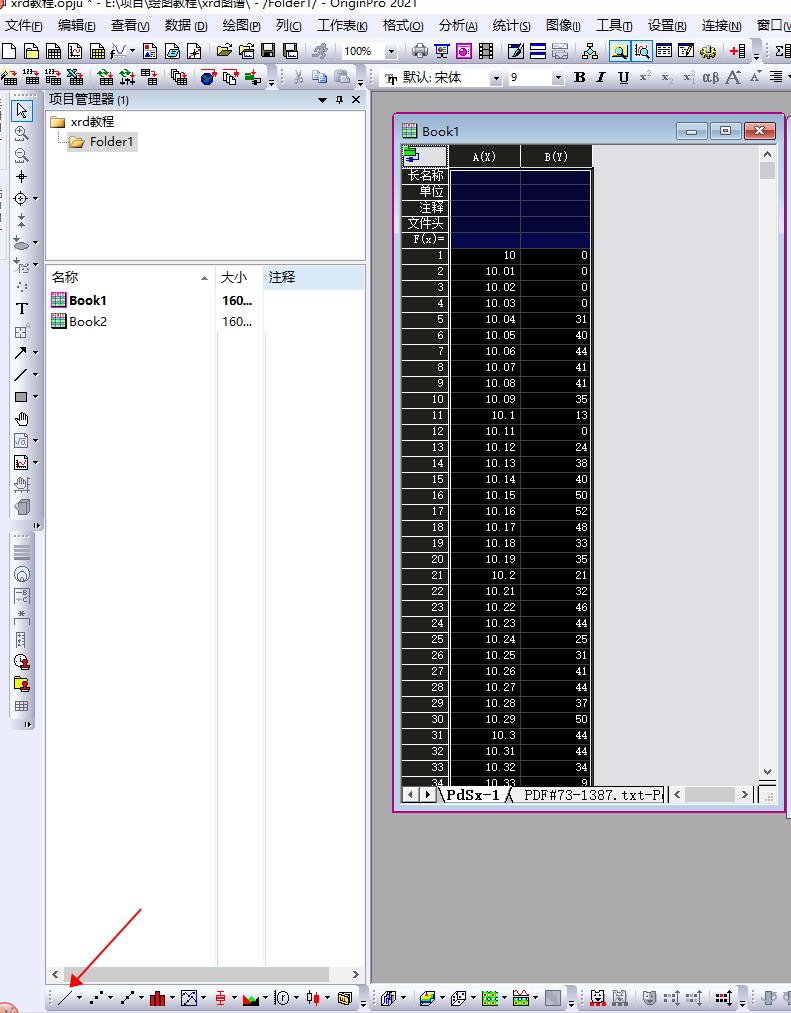

针对book1的xrd数据我们画折线图，全选book1的数据，左下角点击折线图标签

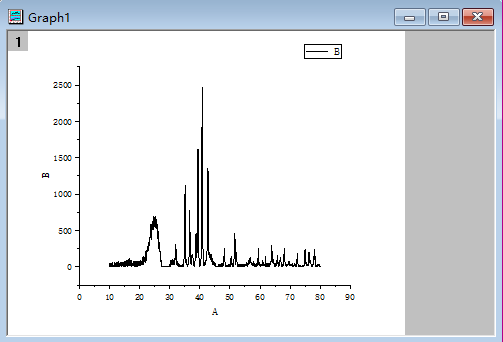

画出的图效果如下：

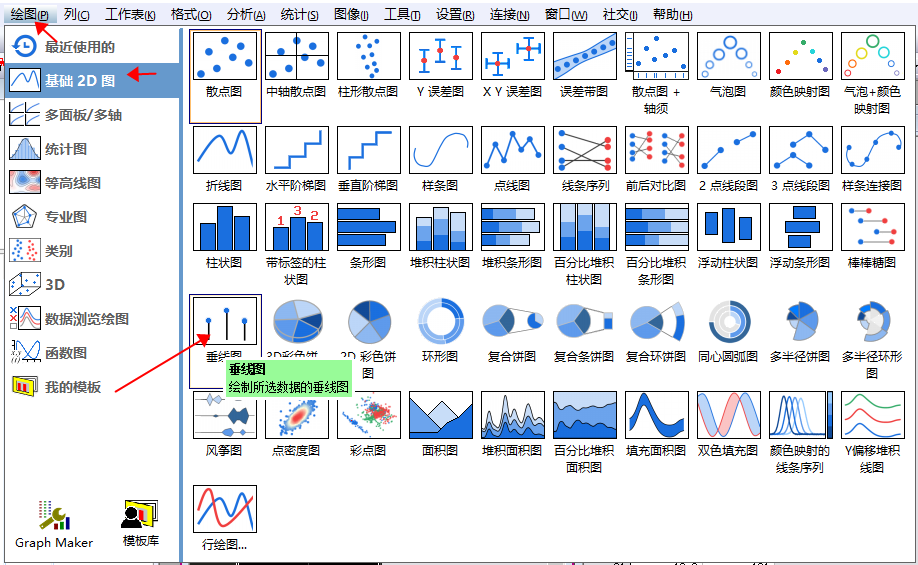

针对pdf标准卡片数据画垂线图，全选book2中的pdf卡片的数据，点击绘图-基础2d图，选垂线图

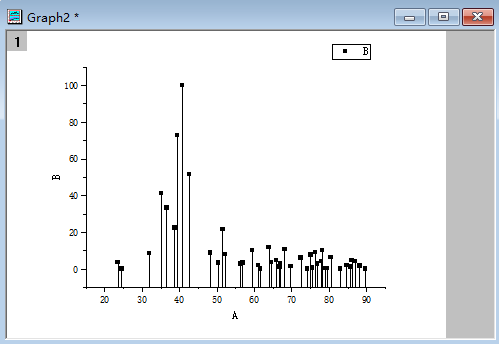

效果如下图所示：

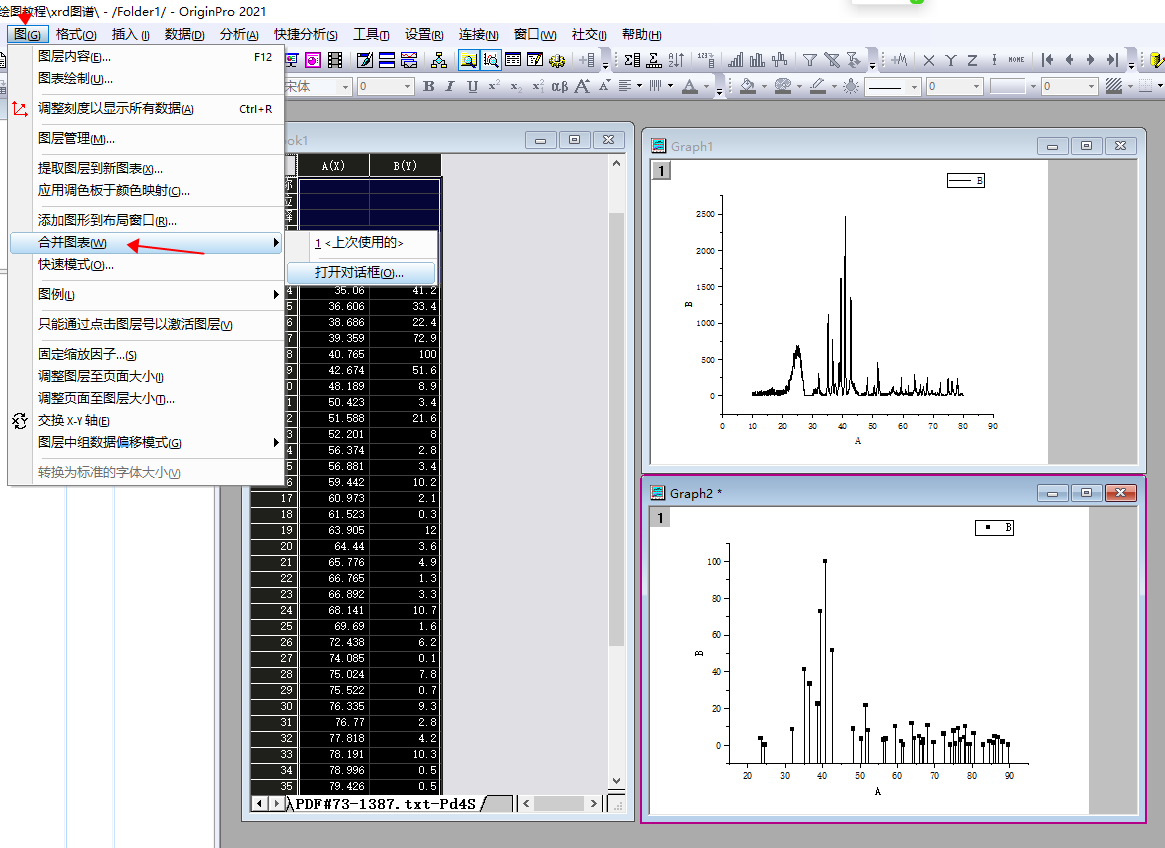

对这2个图进行合并图标操作，点击上方的 “图”菜单，再点 合并图。

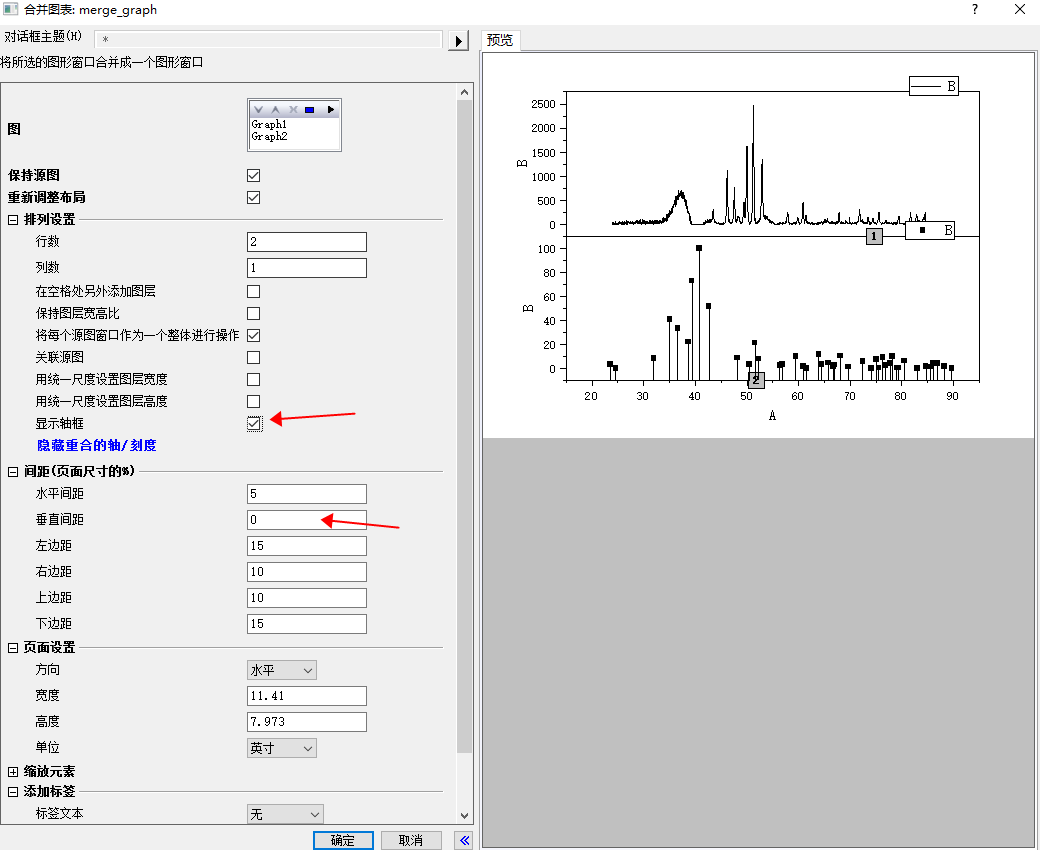

垂直间距可以设置为0，显示轴框 如图所示：




点击确定后如图所示：
