1.导入xrd图谱和pdf标准卡片

一般是从jade软件中导出的txt文件格式数据。

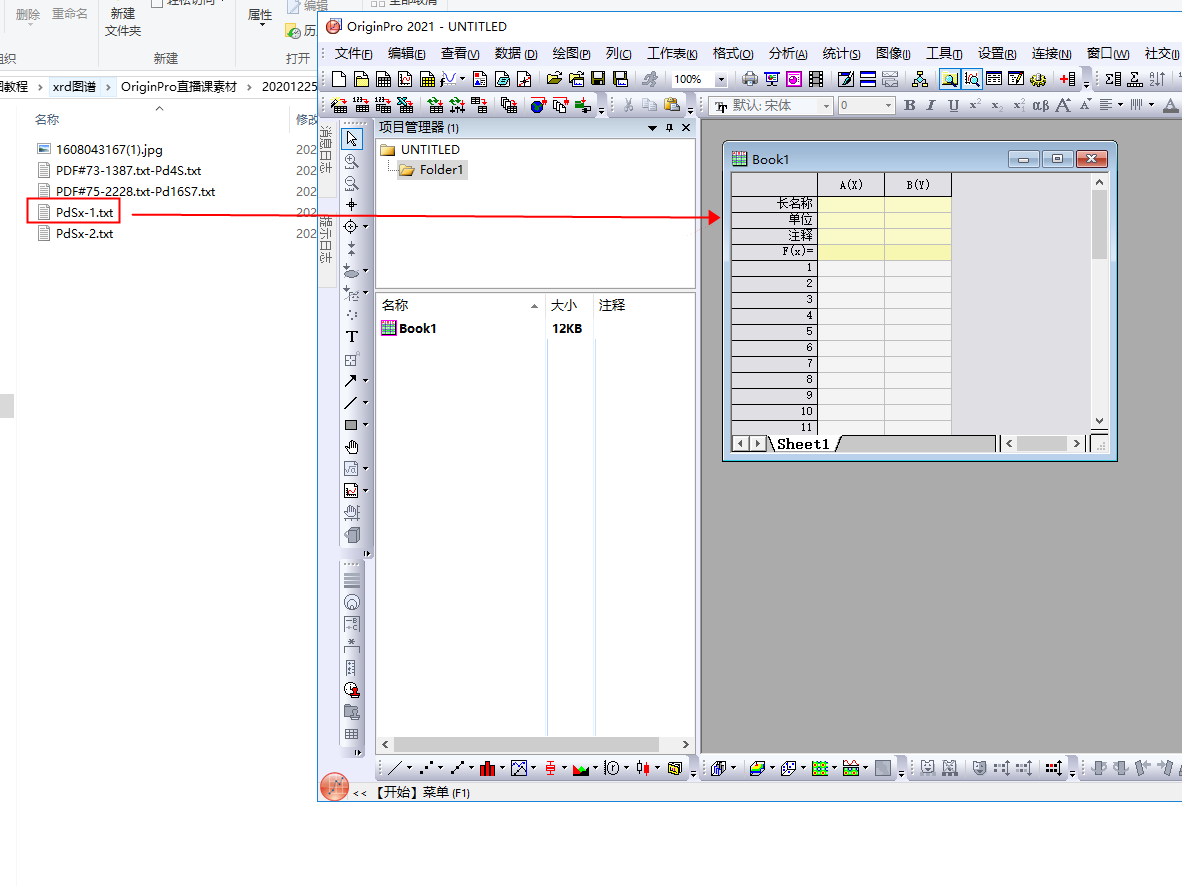

第一步：准备好xrd图谱的数据，新建一个表格，把xrd数据拖动到origin工作表1中。

如图所示

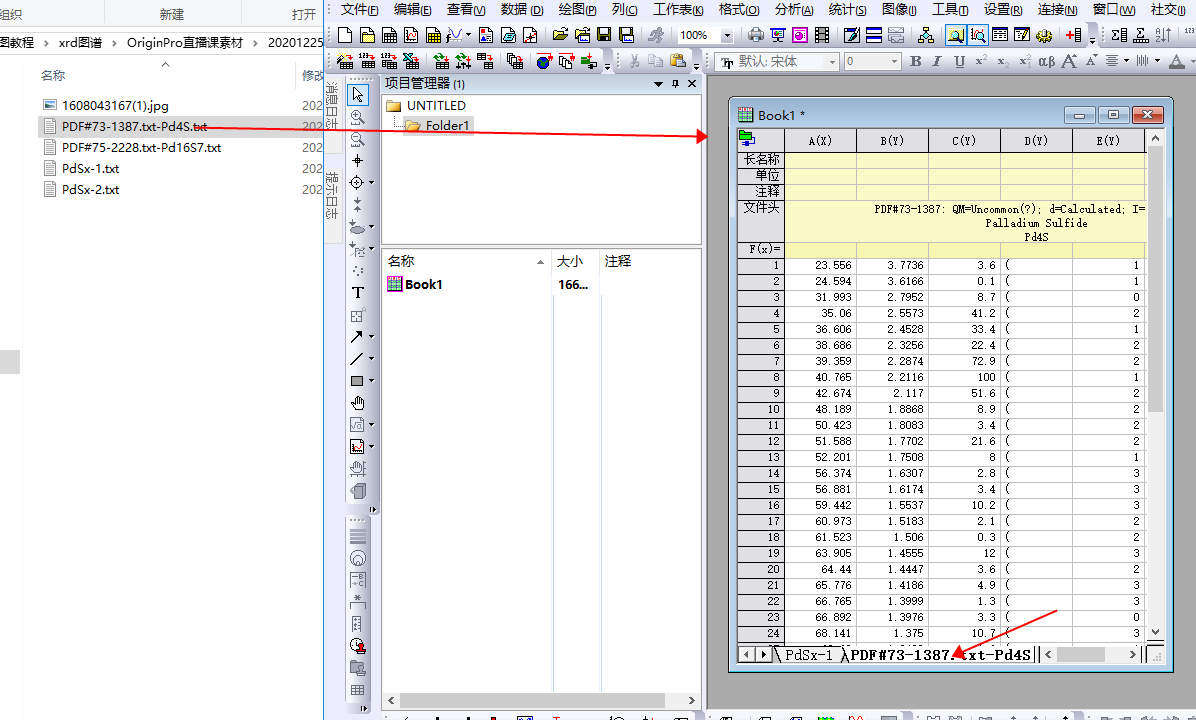

新建标签，并导入pdf标准卡片



大家看到pdf标准卡片导过来后左上角有个绿锁，这说明是用了data connector链接了外部数据源，我们需要去掉这个绿锁

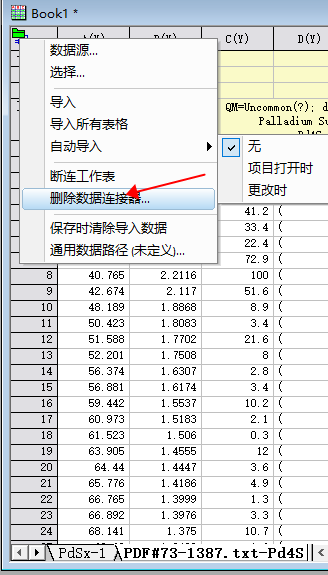

单击绿锁选择删除数据连接器

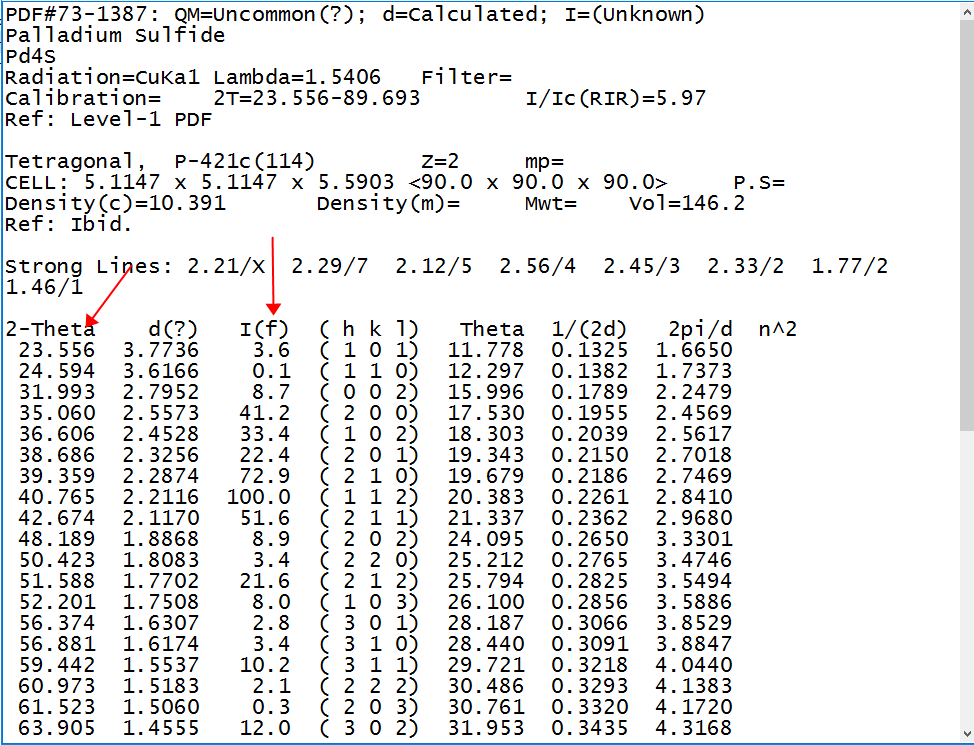

打开标准卡片看下，实际我们只需要第一列和第三列的数据


因此我们只需要在origin的工作表中只保留1、3两列。

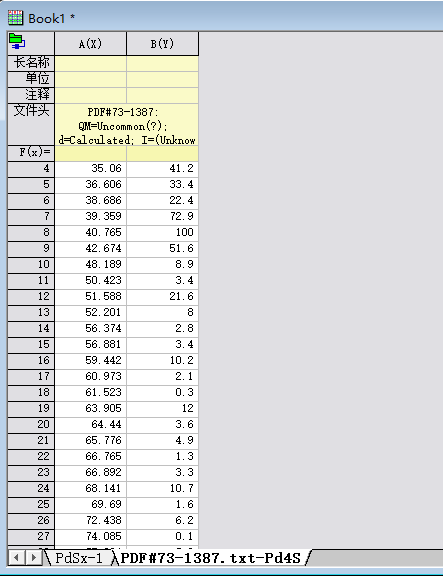

最终效果如下

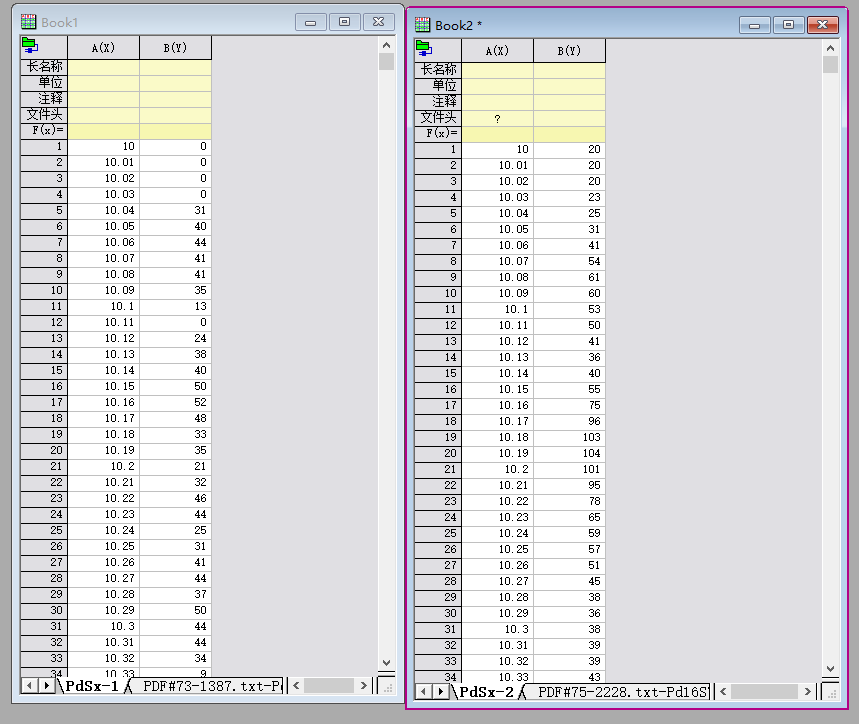

同理我们按照以上的操作方法导入第二组数据，和pdf标准卡片，效果如下图所示：


素材如下

下载 提取码：x2ht
