Origin制作三元体系相图

学术前沿在物理化学研究中，三元体系相图是能够反映混合体系的整体物化性质的重要工具。三元体系表明整个混合物系统是由三个独立单元的系统，三元相图就是这三元体系的相图。

三元相图在工业生产中就有广泛应用。例如在金属合金加工生产过程中，就会遇到将多种金属混合熔融的情况，在金属材料混合过程中各金属材料的比例会在很大程度上影响材料性能。要考虑不同金属混合比例，就必须使用相图来研究。比如当我们在原有二元合金中，尝试掺杂第种三组分就会改变原有合金组性质，甚至会发生新的相变，产生新的组成相。

那么，如何使用Origin绘制三元相图呢。我们前期要做的唯一工作就是准备好三元相图混合比例数据（如若需要请私信回复“三元相图数据”获取）。此处我们使用的是正戊醇、乙酸、水的三元相图数据。

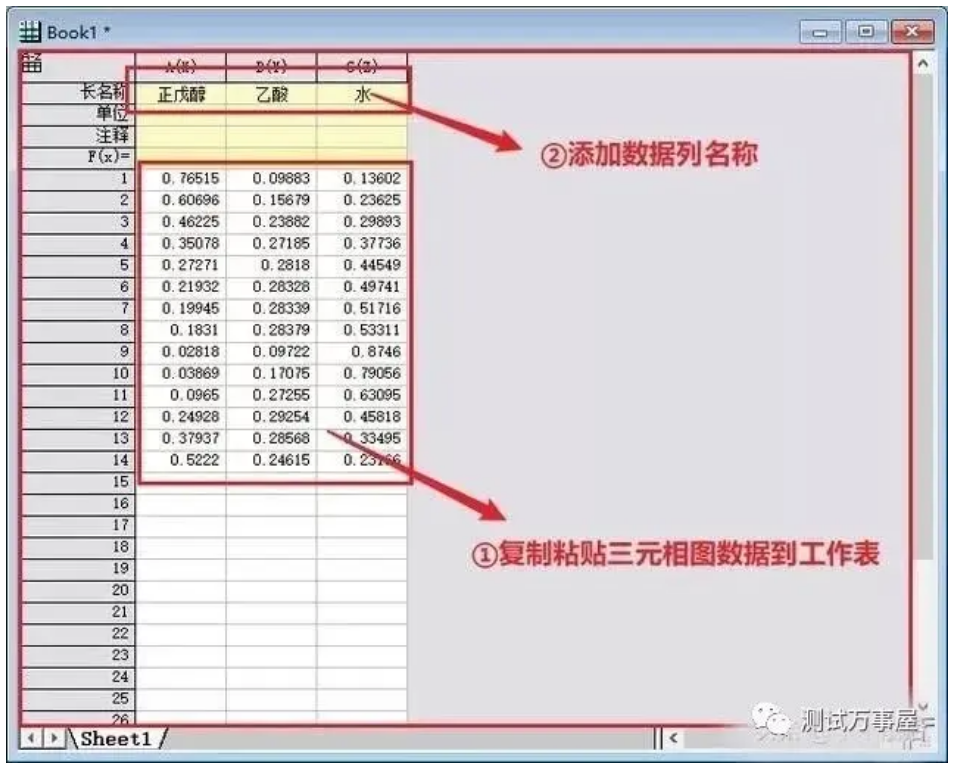

准备好数据之后，就可以进行画图啦。首先，打开Origin软件，将正戊醇、乙酸、水的混合比例数据导入到Origin工作表中。将数据复制粘贴至工作表之后，添加数据列名称为对应的物系名称。

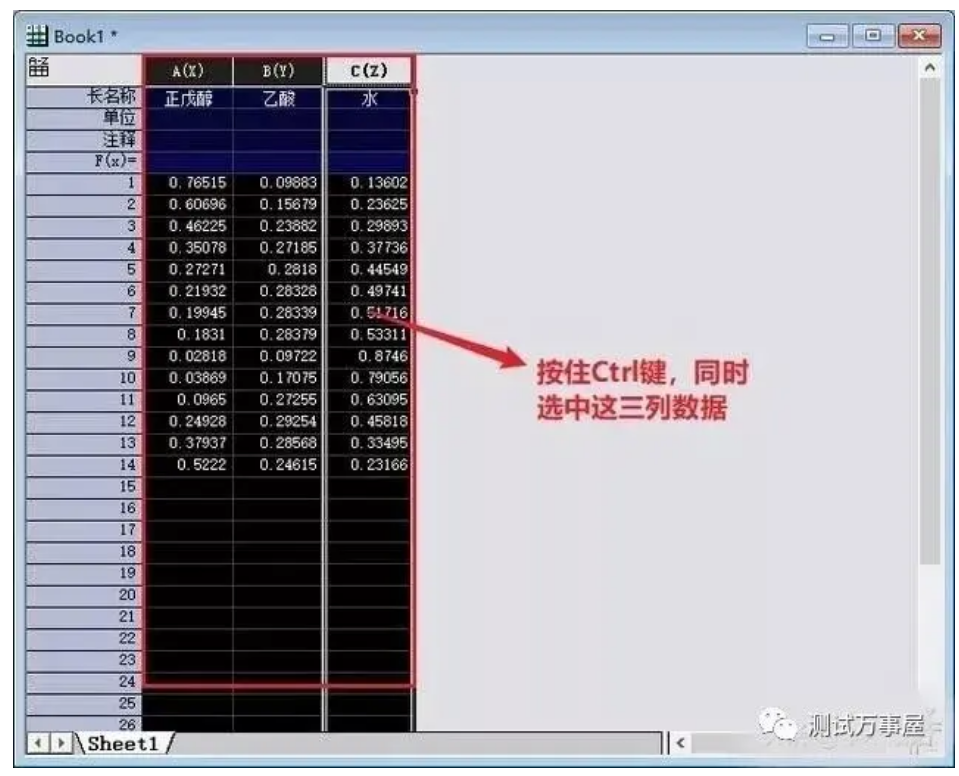

这时，就可以按住键盘中的"Ctrl"键，然后用鼠标点击同时选中这三列数据。

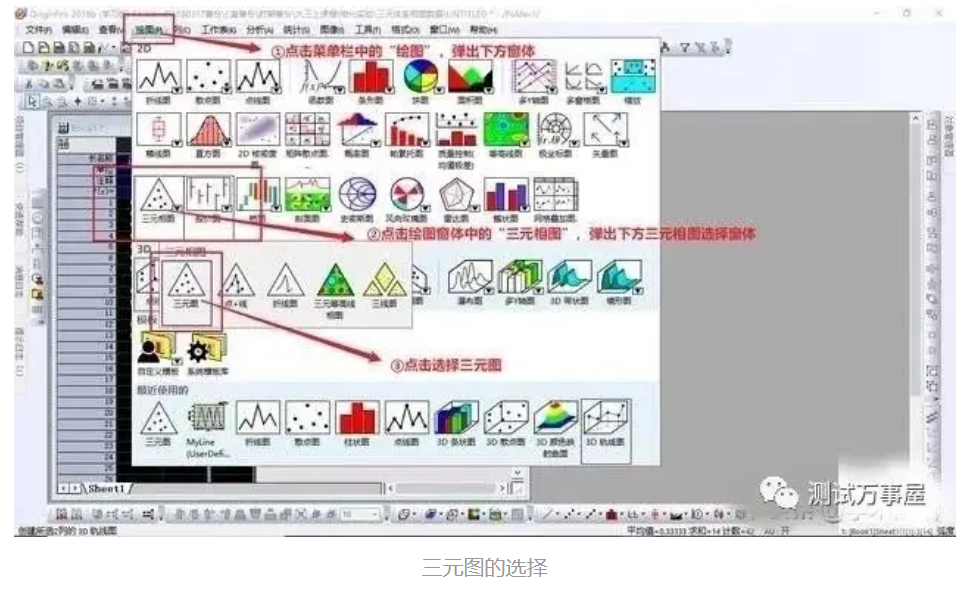

这时，点击菜单栏上的“绘图”，弹出了绘图选择窗体，找到绘图选择窗体中的“三元相图”，点击后弹出三元相图选择窗体，再最后点击三元图。

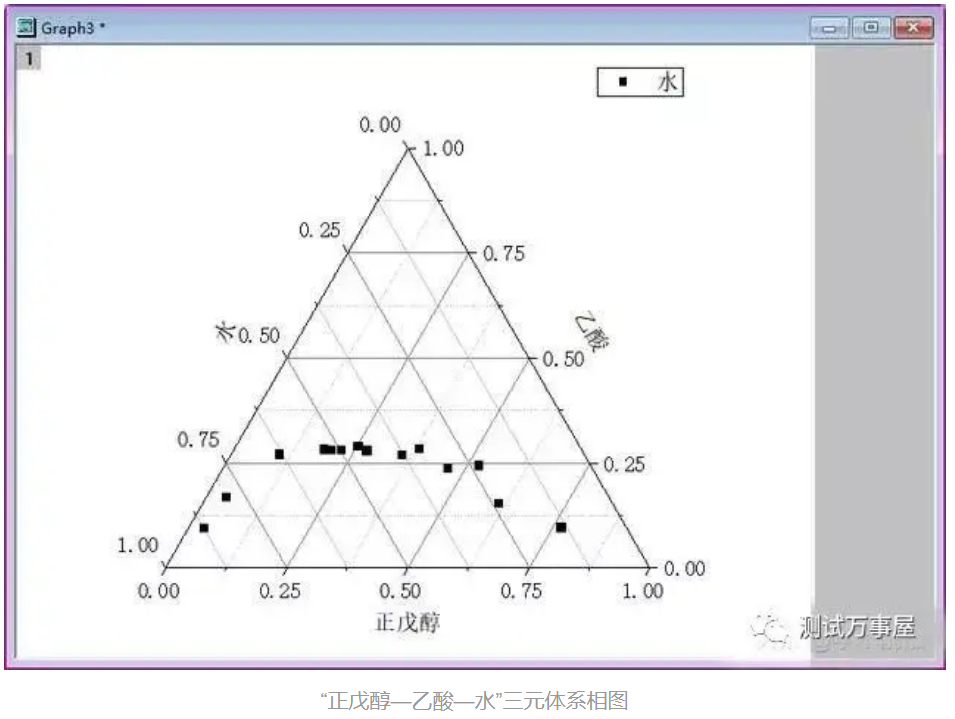

完成上述步骤之后，我们就得到了“正戊醇—乙酸—水”三元体系相图。

最后，我们可以根据绘图需要对相图的线条粗细、网格线格式、背景样式等等进行自定义操作，以获得理想的三元相图，最后可以导出相图为tiff、PNG、JPG等格式图形。
