如何给等高线图加边界？

有几种方法可以添加边界到 XYZ等高线图。在 the Plot Details Contouring Info tab 里面有3个选项：

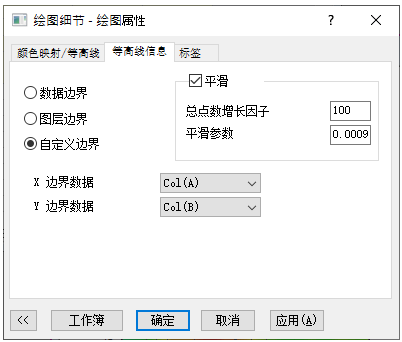

1. 双击绘图以打开 绘图细节，然后选 等高线信息 选项卡。

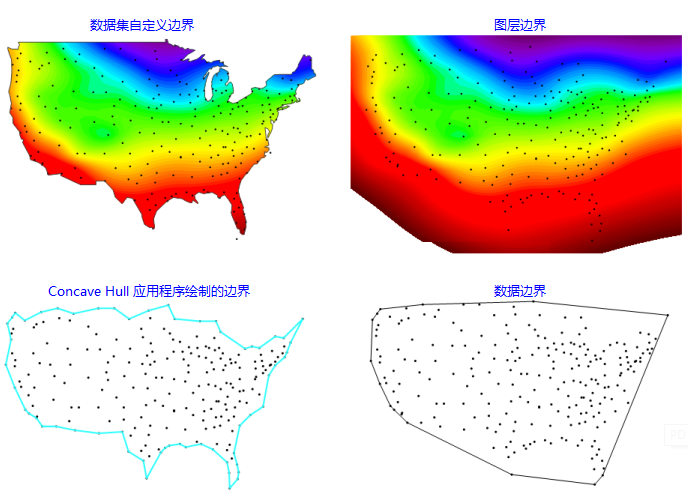

• • 自定义边界：这应该是最常用的选项。你提供 XY 列来自定义边界。

  • 数据边界：这选项通过在数据点周围绘制凸多边形来创建边界。

  • 图层边界：这选项创建与图层框架重合的边界 （查看: 显示: 框架）

另一个选择是通过免费的应用程序 Concave Hull App 在数据点周围绘制凹多边形

1. 如果你还没有安装这个应用程序，按 F10 去打开 App Center 。

2. 点击 搜索 选项卡并且搜索 Concave。

3. 安装 Concave Hull 应用程序。

这个应用程序输入 XY 然后输出 Concave Hull Xn 和 Concave Hull Yn。 使用此 XY 数据定义上述的 自定义边界。
