是否可以指定一个锚点被中间颜色映射到，并且刻度线必须通过？

在3色有限混合色图中，如果要在映射的颜色范围内设置特殊的 “锚点” 被中间颜色映射到，并且必须在此值上显示刻度线，请跟随以下步骤。

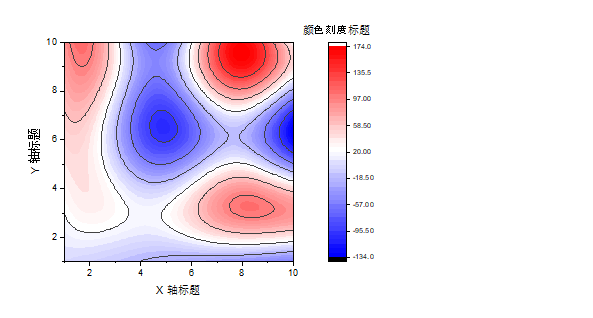

比如，左边的颜色填充等高线图是由默认模板创建的。中间颜色，白色位于 Z 值 = 20，这是 Z 范围的中值。我们希望将中间颜色转换为 39.25 （不是主级别），并在色阶中显示 “39.25”，因此所有刻度将根据此锚点重新计算并重新定位。

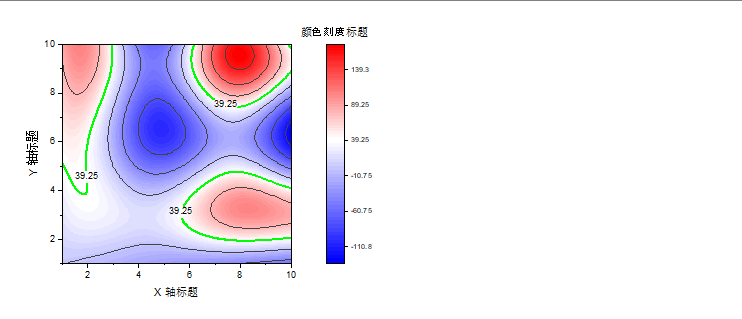

默认的颜色填充等高线图锚点在 Z = 39.25


将中间颜色固定在一个值上

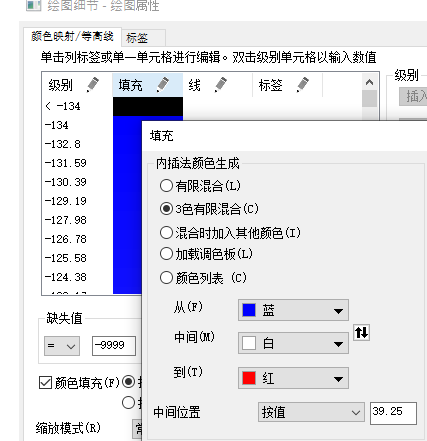

  1. 在绘图上双击打开 绘图细节 对话框。 在 颜色映射/等高线 标签页， 点击 填充 列标题以打开 填充 对话框。

  2. 把 中间位置 设为 按值 然后输入值。

    • image.png

注意：此选项也可用于 工作表条件格式：热点图。

在色阶中显示锚点刻度

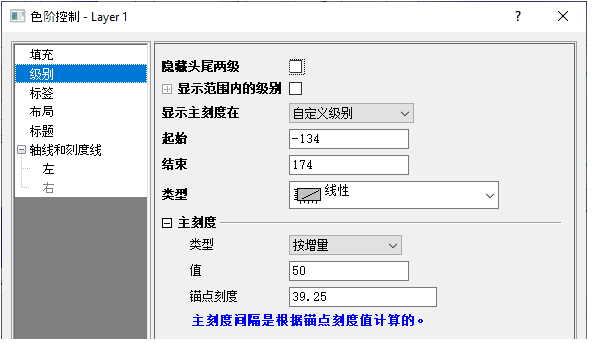

  1. 双击色阶打开 色阶控制 对话框。

  2. 在级别页面，把 显示主刻度在 设成 自定义级别，然后在 主刻度 分支下的 锚点刻度 输入值。

    • image.png

注意：此选项也可用于所有的颜色映射图，不仅局限于3色有限混合色图。
