我的线条末端是圆形的，如何把它变成方形?

Origin里大部分线条，比如 2D 和 3D 曲线，坐标轴和刻度，线对象（包括箭头），末端默认是圆形的。

  • Make line end square.png

如果你要把线帽变成方形，选择合适的系统变量。


系统变量应用于值

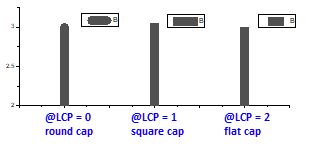

LCP2D 折线图image.png

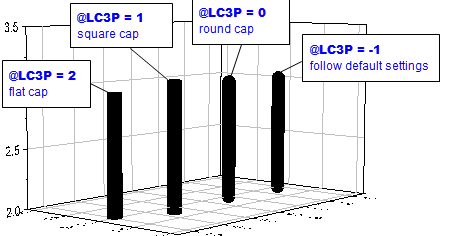

LC3P3D 折线图image.png

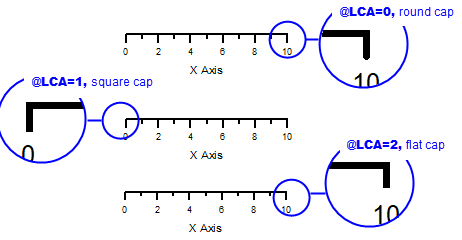

LCA2D 笛卡尔坐标系的坐标轴和刻度线image.png
LCAL任意2D坐标系的坐标轴和刻度线

@LCAL = -2:

  • 笛卡尔坐标系为方形线帽， 其他坐标系下为圆形线帽，比如三元图， 雷达图， 极坐标图等。

@LCAL = -1:

  • 同 @LCA

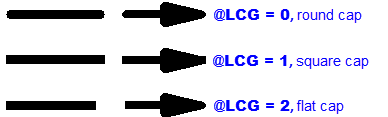

LCR矩形对象线

@LCR = 0: 圆帽
@LCR = 1: 方帽
@LCR = 2: 平帽
@LCR = -1: 同 @LCG



设置系统变量,

  1. 选择 设置: 系统变量。在打开的对话框里，在变量列输入合适的系统变量名（不带"@"），并在值列输入目标值。

  2. 刷新图形查看更改。
