如何创建2D图形的放大图?

Origin 提供3种方法来创建2D图形的放大图。

3种方法比较


是否适用于多图层图形?放大图插入到原始图形后能否自动更新?开始于
Ctrl + 放大 选择图形上的区域并复制图层是否工作表
Zoom Inset App是是图形
绘图菜单选择缩放图是是图形

Method 1: Ctrl + 放大 选择图形上的区域并复制图层

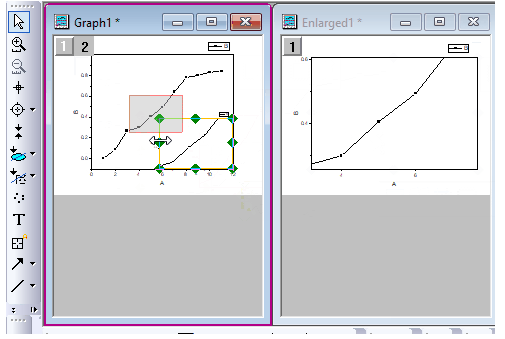

  1. 激活绘图窗口, 点击 放大 按钮Button Zoom In Tool.png (悬浮于工作区左侧的工具工具栏）。 按住Ctrl键并在图形上拖拽出一个矩形来创建一个放大的图形。 在原始图形上移动矩形方块会动态更新放大图形。

  2. 在放大图形上右击空白区域，选择复制。在原始图形上按 Ctrl + V 粘贴。

  • image.png

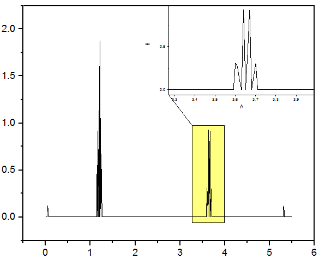

Method 2: Zoom Inset App

从File Exchange page下载Zoom Inset App.


Method 3: 绘图菜单选择缩放图

Origin 提供了内置的缩放图模板。你可以选择从菜单 绘图: 多面板/多轴里选择。
