如何绘制散点图并应用基于点密度的热图?

如果你有 XY 数据并且想绘制散点图，其中点的颜色取决于点密度，你可以高亮 XY 列并选择菜单 绘图: 基础 2D 图: 点密度图来实现。

Minimum Origin Version Required: Origin 2020

页面视图下图形显示问题

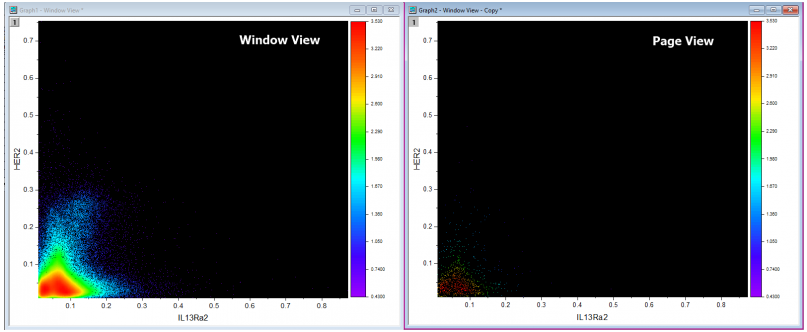

默认绘制的图形被设为 窗口视图模式。符号大小自动设为0以提高绘制速度。如果在绘图细节对话框里改为页面视图，图形显示会非常不同（如下图）。要在页面视图下解决这个问题，可以把符号大小增大至1。



当点密度图导出为图片文件或者复制/粘贴到Word，为了显示一致性符号大小会被重新调整。恰当生成图形的条件如下：

  1. 图形页面应该设为窗口视图模式。

  2. 图形只有一个图层。如果存在多个图层，其他图层所占面积应该和主图层一样。

  3. 图形至少包含一个点图。点图在这里是指 (a) 符号是填充正方形。 (b) 符号大小为0。
