如何定制热图?

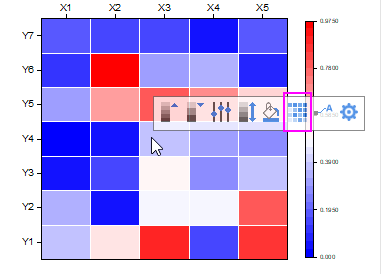

如果您的热力图是由类别列XY创建的，当您点击热力图上的任一个单元格，您会看到添加网格线按钮Add Grid Lines button.png。您可以通过点击这个按钮来为每个单元格添加边框。

  • image.png

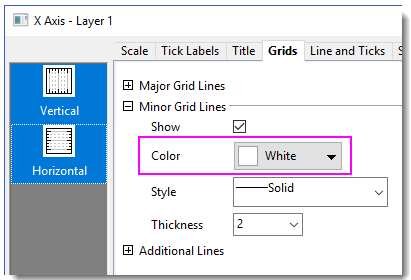

要更进一步设置边框的颜色和样式，双击轴打开坐标轴对话框。去到"网格"选项卡，然后根据需要修改次网格线，颜色，样式和粗细。

  • image.png

手动添加网格线

注意一点，只有当X轴和Y轴的主刻度和次刻度的按增量值都设置为"1"，添加网格线按钮才可用。如果这个按钮不可用，您可以：

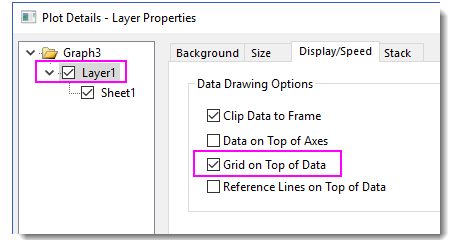

  1. 双击热力图打开绘图细节对话框。然后选择左边面板的图层层级，然后在右边面板选择"显示/速度"选项卡。在此选项卡下，勾选"数据绘制选项"框组里的网格在数据前面。

    • image.png

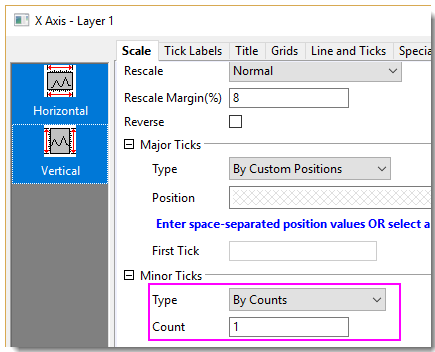

  2. 双击坐标轴打开坐标轴对话框，确保主刻度和次刻度的按增量值都是1。image.png

  3. 在"网格"选项卡，勾选次网格线下的显示。

使用间距作为单元格的边框

另外的添加边框的方法是在单元格间添加间距。

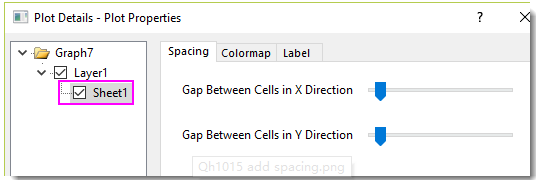

  1. 双击热力图打开绘图细节对话框。在"间距"选项卡下，拖动滑块到适当的位置来设置X/Y方向单元格之间的间隙。

    • image.png

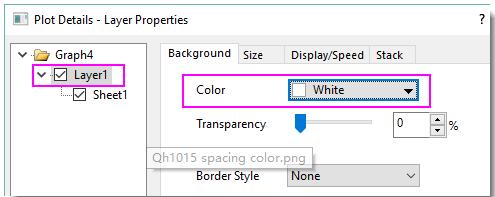

  2. 默认情况下，间距是没有颜色的，即是透明的。如果要设置颜色，选择左边面板的图层层级，再去到右边面板的"背景"选项卡，在颜色下拉框选择一个颜色。

    • image.png

为轴刻度线定制标签

如果您的热力图是由虚拟矩阵画出来的，您可以按以下步骤添加定制的刻度线标签。

  1. 准备好您所需要的刻度线标签，并放入一个新的列。

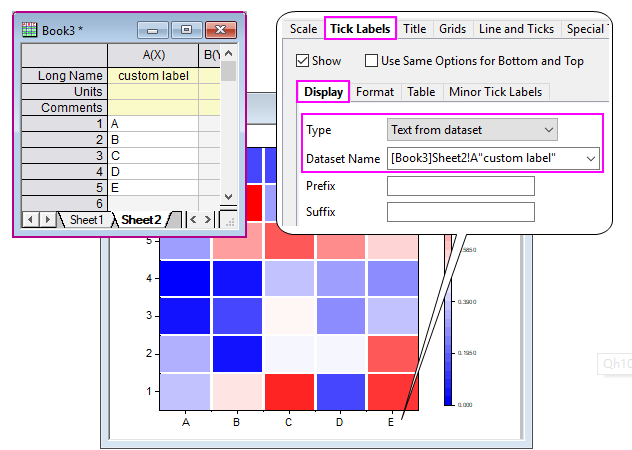

  2. 打开坐标轴对话框，然后去到"刻度线标签"选项卡，再点击该选项卡下的"显示"子选项卡。为类型选择来自数据集的文本，然后为数据集名称选择您的标签列。

    • image.png

注意：

请不要使用列名或列标签这个类型，也不要把您定制的刻度线标签放到源工作表的列标签行，因为由虚拟矩阵画的图是不能引用源工作表的。
