如何改变坐标轴断点的形状？

坐标轴断点默认形状是斜线符号。

改变轴断点符号的形状

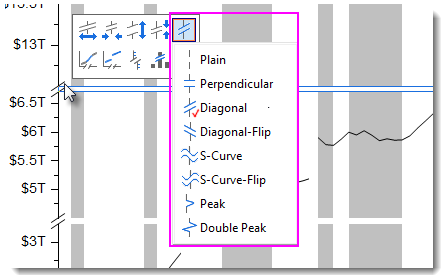

  1. 添加了轴断点之后，点击此轴断点，在弹出的迷你工具栏中，点击轴断点符号按钮。

  2. 在子菜单列表中选择所需的轴断点符号。

  • image.png

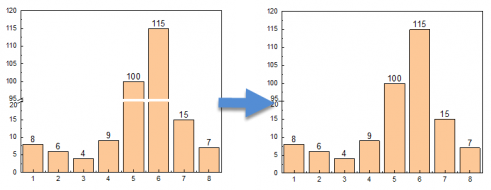

消除坐标轴断点的间隙


要像上图所示的那样，消除坐标轴断点间的间隙，我们可以使用 labtalk 命令 layer.x.breaks.gap。

  1. 在图形窗口为当前窗口时，如果 脚本窗口 尚未打开，（从菜单 窗口：脚本窗口）打开它。

  2. 在 脚本窗口 中复制粘贴下面的命令。并按 Enter 键运行它。
