如何在图中添加公式和特殊字符？

  • 1 LaTex App

    • 1.1 如何使用 LaTex App

    • 1.2 在坐标轴标题和图例或工作簿中显示 LaTex 公式

  • 2 插入公式工具

    • 2.1 如何使用插入公式 App

  • 3 支持 Unicode 的文本工具

    • 3.1 如何使用文本工具添加公式或特殊字符

    • 3.2 数学公式应使用哪种字体

    • 3.3 如何找到我需要的特殊字符的 Unicode

Origin 提供了三种方法来向图中插入公式或特殊字符。


支持 Unicode 的文本工具LaTex App插入公式工具
公式样式FAQ991 Text.pngFAQ991 Latex.pngFAQ991 Equation.png
可否旋转可以可以不可旋转
用户界面是否友好格式和部分特殊符号有对应按钮需要对 LaTex 语言有一定认识所有符号公式都有对应按钮并清楚地分类摆放
是否支持从工作簿的标题行中读取数据支持支持不支持
缺点不支持例如平方根、大括号这样的复杂字符需要事先安装相应的软件/插件

  • Mikitex

和

  • OAutotrace

需要提前安装相应的软件/插件

  • MathType (非免费)

or

  • Microsoft Equation Editor( 如果您安装了 2018 年 1 月Office 更新（PU），则此插件不可用)

LaTex App

如何使用 LaTex App

  1. 使用网页浏览器从下面的 File Exchange 页面下载 LaTex App

    • https://www.originlab.com/fileExchange/details.aspx?fid=221

  2. 将 OPX 文件拖拽到 Origin 内以进行安装。

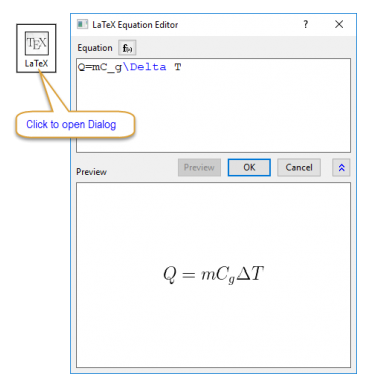

  3. 使用时，点击右侧 ‘’’Apps 库’’’中的 LaTex 按钮以打开对话框。

  • image.png

在坐标轴标题和图例或工作簿中显示 LaTex 公式

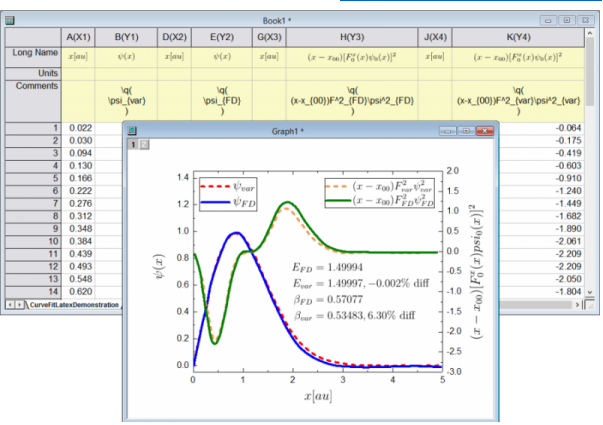

在轴标题和图例中显示 LaTex 公式

  • 使用 \q() 转义符将 LaTeX 公式添加到工作表的元数据区域（例如，长名称，单位，注释等）。

如果您希望在工作簿中也显示 LaTex 公式

  • 除了要将 \q() 与 LaTex 公式结合使用外，还要选择列标签行并将数据 ’’’样式’’’ 设置为 ‘’’富文本’’’


如有需要，请参考 LaTex 语言的其他网页，例如下面的网页

http://www.sciweavers.org/free-online-latex-equation-editor


  • 该 App 要求 Origin 2017 或更高版本

  • 在使用该 App 之前，必须安装 Mikitex 和 OAutotrace

插入公式工具

如何使用插入公式 App

  1. 图形窗口为当前窗口时，单击 工具 工具栏中的 插入公式 按钮 Button Insert Equation.png

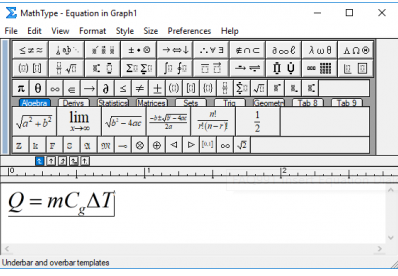

  2. 使用 MathType 或 Equation Editor 对话框编辑公式

    • image.png

要使用该工具，您需要事先安装相应的软件/插件

MathType （非免费）

or

Microsoft Equation Editor （如果您安装了 2018 年 1 月Office 更新（PU），则该插件无法使用）

支持 Unicode 的文本工具

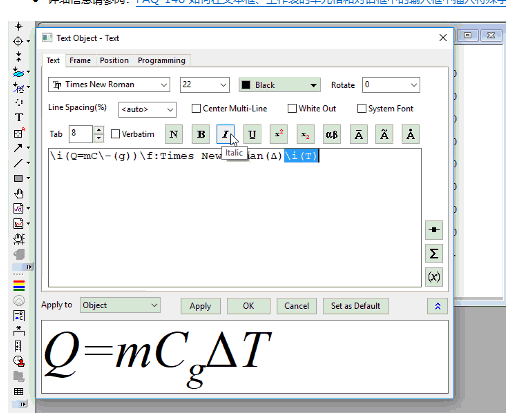

如何使用文本工具添加公式或特殊字符

    • 详细信息请参阅：FAQ-148 如何在文本框、工作表的单元格和对话框中的输入框中插入特殊字符？

  • image.png

    数学公式应使用哪种字体

    对于简单的公式，我们可以使用带有数学字体的文本工具。一般来讲，我们推荐使用以下三种流行的数学字体

      • Times New Roman （与 MathType 和某些 Text 工具字体相同）

      • Cambria Math（与 Microsoft Office 中的公式字体相同）

      • Latin Modern Math （与某些文本工具的字体相同）

    • Time New Roman（斜体）Cambria Math（斜体）Latin Modern Math（斜体）
      FAQ991 Text.pngFAQ991 Cambria Math.pngFAQ991 Latin Modern Math.png
    如何找到我需要的特殊字符的 Unicode

    • 方法 1：请参阅其他Unicode网页

    1. 用浏览器打开 Unicode 的参考页面，例如下面这个

      • https://unicode-table.com/en

    2. 搜索您想要的字符，例如关键字 combining dot

    组合字符可以与其他字符一起使用以创建特殊字符。

    • image.png


    • 方法 2：使用 Windows 应用程序 – 符号表

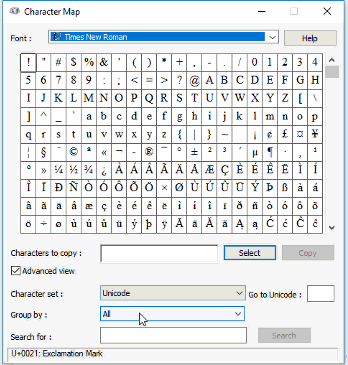

    1. 搜索并打开 Windows 自带的应用程序: 符号表（Character Map）

    2. 选择字体 Times New Roman 并设 Character Set 为 Unicode

    3. 设置 Group by = Unicode Subrange

    4. 选择所需的子范围并找到所需的符号。

    • image.png
