为什么等高线标签没有显示在等高线图中？

使用了自定义边界的等高线图

如果您在等高线图上打开了标签, 然后在等高线图上应用自定义边界, 您可能会发现某些标签 "消失"了。它实际上是由于被放置在自定义边界之外而没能显示出来,。若要显示标签, 可以关闭标签并再次打开, 使其自动重新定位:

  1. 双击等高线图打开 绘图细节 对话框. 在 "颜色映射/等高线" 选项卡, 点击 "标签" 列头以打开 等高线标签 对话框.

  2. 选择 隐藏所有 选项 (如果 只显示主要级别 单选框是被选中的, 先反选该选项). 点击 OK 回到 Plot Details 对话框.

  3. 点击 OK 关闭 绘图细节 对话框.

  4. 重新双击等高线图打开 绘图细节 对话框. 在 "颜色映射/等高线" 选项卡， 重新显示所有标签.

  5. 点击 OK 关闭对话框就可以看到相应变化.

没有使用自定义边界的等高线图

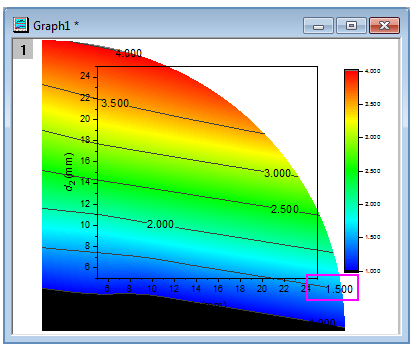

如果您的等高线图没有使用自定义边界， 但仍然发现有某些标签却没有显示，这是因为这些标签被自动定位在图层框架以外，然后因为 Origin 的默认设置使得它们从图形中被剪裁掉了。


如果要显示这些标签，你可以：

  1. 首先，取消剪裁数据。 双击等高线图，打开 Plot Details对话框。 在左侧选择图层级别，然后选择右侧的 Display 选项卡。 取消选中 Clip Data to Frame。 这将会显示图层框架外数据（包括标签）。

  2. 单击选择在框架外的标签，然后将其拖动到图层框架内以重新定位。

  3. 将所有标签拖回图层框架内后，重新打开 Plot Details 对话框，并重新选用 Clip Data to Frame。
