如何使用间隔不均匀的数值X绘制具有均匀间距的柱状图/条状图？

我们建议使用 Origin 2018 或者更新的版本，因为你可以直接使用多个 Y 数据绘制出如下的图形:


如果你使用单个 Y 数据，或者在使用 Origin 2018 之前的版本，当X数值不是均匀分布时，你可以参考以下4种方法来绘图。

方法1：在绘图前，将 X 设为 Text

  1. 双击X列标题，打开 Column Properties 对话框。 在 Options 分支下，将 Format 设置为 Text。

    • image.png

  2. 绘制柱状图/条状图

!!!缺点: 由于 X 列已设为文本，因此你无法在后续的分析操作（例如：曲线拟合）中将其作为数值数据使用。

方法2：使用 Plot Setup 对话框根据行索引进行绘图

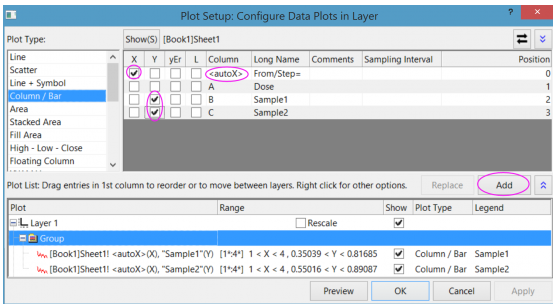

  1. 在工作表中不选择任何数据，在菜单上选择 Plot>2D:Bar:Column/Bar，打开 Plot Setup 对话框。 在中间面板上，选择 <autoX> 为 X， 选择 col(B) 为 Y。 点击 Add 按钮，然后点击 OK 按钮绘制柱状图/条形图。

    • image.png

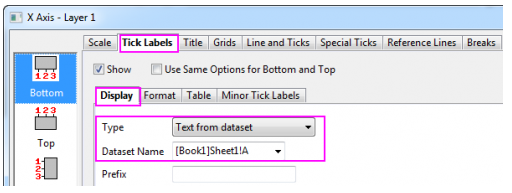

  2. 此时，X 坐标轴的刻度线标签上将会显示 1, 2, 3, ...。为了使 X 数据显示在刻度线标签上，双击 X 坐标轴，打开 Axis 对话框。 在 Tick Labels 选项卡下的 Display 子选项卡中，设置 Type 为 Text from Dataset， 并选 A 列为 Dataset Name。

    • image.png


方法3： 在绘图前，将 X 列设为 Disregard 或 Y 列

默认情况下，当用户选取 Y 列绘图时，Origin 会在其左侧自动寻找对应的 X 列来绘图。如果在左侧没有 X 列，那么 Origin 就会用对应的行索引作为 X 来绘制图形。

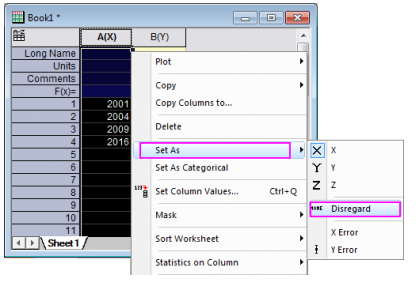

  1. 右键单击 X 列标题，选择 Set As: Disregard 或者 Set As: Y

    • image.png

  2. 选中 B 列绘制 柱状图/条形图。

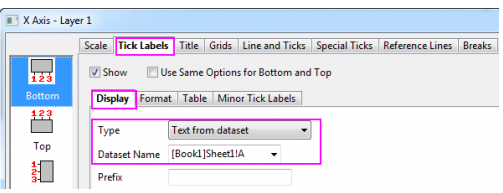

  3. 与方法2 相同，此时，X坐标轴的刻度线标签上将会显示 1, 2, 3, ... 。双击 X 坐标轴，打开 Axis 对话框。 在 Tick Labels 选项卡下的 Display 子选项卡中，设置 Type 为 Text from Dataset， 并选 A 列为 Dataset Name。

  4. image.png

!!!缺点:：由于X列被设为 Disregard 或 Y 列，因此在进行数据分析时，默认情况下，Origin 将无法找到 X 列。


方法 4：将 Axis Type 设置为 Discrete

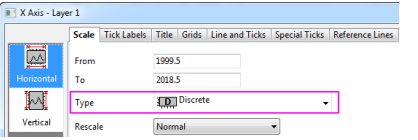

  1. 如果你已经绘制好了图形，你可以双击 X 坐标轴，打开 Axis 对话框。 在 Scale 选项卡下，设置 Type 为 Discrete。 点击 Apply 按钮。

    • image.png

  2. 现在，柱状/ 条形在图上是平均分布的。为了使 X 数据显示在刻度线标签上，，你可以：

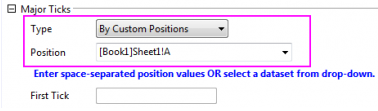

    • 仍然留在 Scale 选项卡中，在 Major Ticks 分支下，指定 X 数据作为刻度位置。

    • image.png

    • 或者

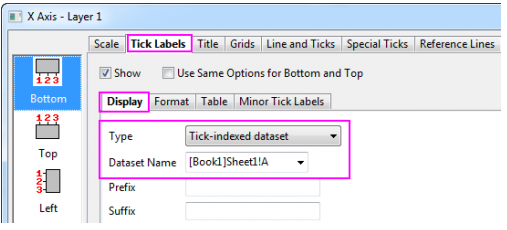

    • 选择 Tick Labels 选项卡下的 Display 子选项卡，设置 Tick Labels Type 为 Tick-indexed Dataset， 并选择 X 数据作为刻度线标签。

    • image.png
