如何将图层背景设为不透明？

假设图形窗口中有两个图层。默认情况下，即使 Layer2 设置了背景颜色，背景颜色也不会遮挡图形，因此两个图层的所有数据都会显示在图形上。如果你希望 Layer2的背景能遮盖 Layer1，你可通过在 Layer Management 对话框或 Plot Details 对话框，指定绘图顺序达到你需要的绘图效果：


Layer Management 对话框

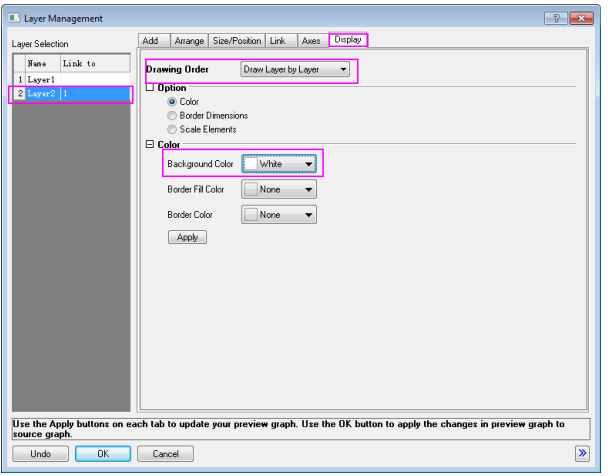

  1. 激活图形窗口，在菜单上选择 Graph: Layer Management...，打开 Layer Management 对话框。

  2. 在对话框的左侧面板上，选择 Layer2 。

  3. 打开 Display 选项卡, 并在 Drawing Order 下拉列表中选择 Draw Layer by Layer。这样 Layer2 就会完全绘制在Layer1的上层。因此，如果为Layer2 指定了背景颜色，那么背景将会遮盖 Layer1 的元素。

  4. 选择 White 作为 Background Color，然后点击 Apply 执行设置。

  5. 最后，点击 OK 完成设定。

  • image.png

Plot Details 对话框

  1. 双击数据图，打开 Plot Details 对话框。

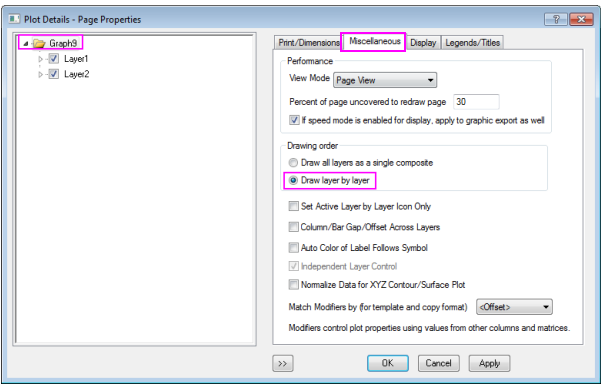

  2. 在左边面板上选择 Graph 节点，然后打开 Layers 选项卡，在 Drawing Order 下点击 Draw Layer by Layer 单选按钮。

    • image.png

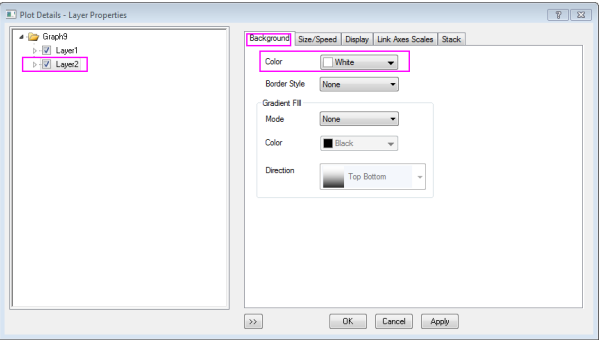

  3. 在左边面板上选择 Layer2 节点，然后打开 Background 选项卡，选择 White。

    • image.png

  4. 点击 OK ，完成设定




注:

注意修改 Layer2 的背景颜色为不透明， 如果你保持背景颜色为None，即使你设置了 Draw Layer by Layer ,Layer1 中的数据仍会显示在图上。
