怎样在线条序列图中对线条的样式进行设置？

在 Origin 2017 版本或更高版本中，可以在线条序列图中双击打开 绘图细节 对话框，然后分别在 符号 选项卡和 连接线 选项卡中对符号和线条进行自定义设置。如果线条颜色是索引到工作表中的颜色列，你可以在图例上右击选择 图例 -> 类别值... 选项来设置图例颜色信息。

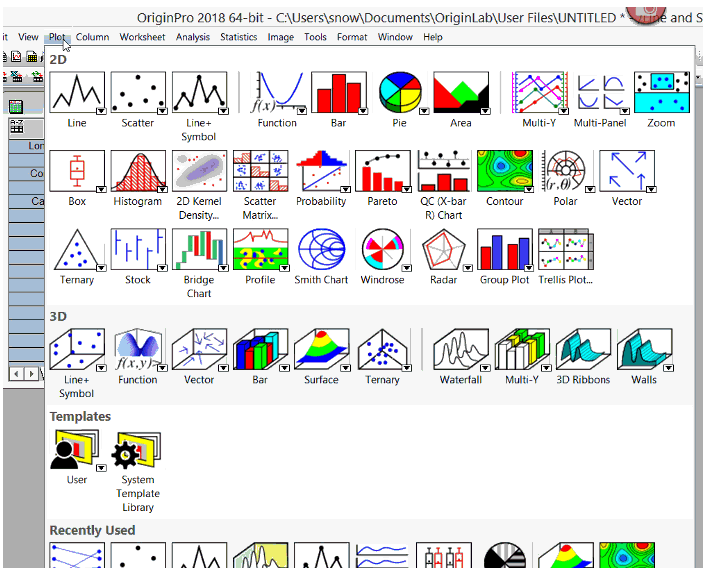

  • image.png

在 Origin 2016 或更旧版本中，线条序列图（智能行序列图）仅支持 YY 和 YYY 列数据类型。Origin 会从原始数据生成一个包含画图数据的隐藏工作表来画出线条序列图。 如果想在线条序列图中对线条进行自定义设置（如改变连线的颜色，每部分线条的样式等），需在隐藏的工作表中添加一列用作颜色或者线条颜色的数据，然后从 绘图细节 指定索引列到工作表中。例如，要改变连线的颜色的话，需进行以下操作：

  1. 在线条序列图中双击打开 绘图细节 对话框，在右侧面板底部单击 工作薄 按钮转到隐藏的工作表。

  2. 工作表打开之后，在最后一列后面添加新列，每2行或3行添加相同的索引颜色数值，这取决于一段序列的数据点个数。

  3. 返回到线条序列图中，再次打开 绘图细节 对话框，在 线条 选项卡中选择 颜色：按点：索引: <刚刚添加的新列>。

  4. 根据需要再对符号或其它部分进行自定义设置。
