如何解决导出PDF格式时的各种问题？

  • 1 在 Windows 平台使用 Origin

    • 1.1 导出的 PDF 文件中字体缺失

    • 1.2 在 Word 中用 Acrobat PDF-Maker 创建的 PDF 中部分数据缺失

  • 2 在 Mac 上使用 Origin

    • 2.1 刻度标签或文本标签重叠了

    • 2.2 数据标签重叠了

  • 3 在远程桌面 (Remote Desktop) 中使用 Origin

在 Windows 平台使用 Origin

导出的 PDF 文件中字体缺失

在 Origin 中，如果图中的字体是用户自己安装的字体而不是系统字体，可能会在导出 PDF 文件时丢失。

    • image.png

解决办法是在导出 PDF 之前，在 导出图形 对话框中打开分支 图像设置：PDF 选项：字体 ，确认勾选 使用 True Type 字体 选项。

如果想知道选用的字体是系统字体还是用户自安装的字体， 可以在选择字体时候的字体下拉列表中的字体名称前面看它的图标，系统字体和用户安装的字体会显示不同图标，前者显示为 SystemFontIcon1.png ，后者则是 UserFontIcon1.png 。

在 Word 中用 Acrobat PDF-Maker 创建的 PDF 中部分数据缺失

当将 Origin 图形以嵌入式图元文件格式 (EMF) 复制到 Word 中，再使用 Acrobat PDF-Maker 插件把 WORD 文件导出为 PDF 时，有时候部分图形会在这样的 PDF 中缺失。要解决此问题，首先设置 Origin 的系统变量 @GDIP=0，然后以管理员身份打开项目文件，之后以同样步骤来创建 PDF。

如果希望 @GDIP=0 一直有效，需要在 Origin 菜单中选择 工具：系统变量 打开设置系统变量 对话框。在 变量 列输入"GDIP" 而不是 "@GDIP"，然后在 值 输入 0 。

注意：当 @GDIP=0 时，抗锯齿效果会失效，如果需要使用抗锯齿，请在 设置系统变量 对话框中将 "GDIP" 的值重设为1。

在 Mac 上使用 Origin

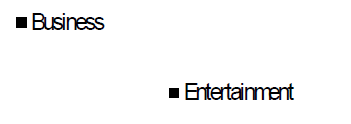

当在 MAC 上用 VirtualBox 虚拟机来使用 Origin 并导出图形为 PDF/EPS 文件时，有时会遇到以下问题：如文本标签和刻度标签的字体被改变，字符间距缺失，字符重叠等等。这是在 VirtualBox 虚拟机上已知存在的问题，其它虚拟机如 Parallels Desktop for Mac 和 VMware Fusion 则没有此类问题。

如果不能更换虚拟机，尝试以下步骤来解决问题：

刻度标签或文本标签重叠了

    • image.png

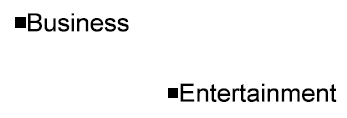

你可以在命令窗口或脚本窗口输入 "@TO=2;" 来设置系统变量 @TO=2，然后按Enter键来运行，然后按F5键或单击 Reflesh 按钮刷新窗口来预览效果。此时再导出 PDF/EPS 文件时，将不会出现字体失真的问题了。

    • image.png

注意 设置系统变量 @TO=2 后，导出的 PDF 文件中的文本不可以在 Adobe Illustrator 等软件中编辑。

如果想保持系统变量 @TO=2，需打开 设置系统变量 对话框 (菜单 工具：系统变量... 打开)。 对系统变量 @TO 详细的说明请查阅 此页。

数据标签重叠了

在老版本的 Origin 中要绘制带数据标签的散点图，是指定一列的列属性为 "标签" 列，然后再选择相应数据绘制散点图这样来绘制的，但是用这种方法绘制的图， 可能会看到数据标签重叠在一起。

    • image.png

要解决此问题，首先绘制不带数据标签的散点图，然后双击图形打开 绘图细节 - 绘图属性 对话框，选择右侧的 标签 选项卡，勾选 启用 复选框，然后在下拉菜单 标签形式 中选择标签列。此时导出图形时，数据标签将不会重叠。

    • image.png

如果要进一步对标签进行自定义操作如设置标签文本为斜体，那么像刻度标签或文本标签重叠部分中所说的导出之前，需要设置系统变量 @TO=2。

又或者，如果你不一定需要导出为 PDF/EPS 时，你可以尝试将图形导出为 PNG，JPG等栅格化图像格式文件。

在远程桌面 (Remote Desktop) 中使用 Origin

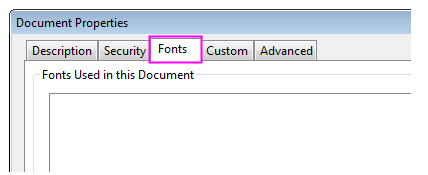

当在远程桌面 (Remote Desktop) 中使用 Origin 导出含有嵌入字体的图形为 PDF时，可能会丢失字体。

    • image.png

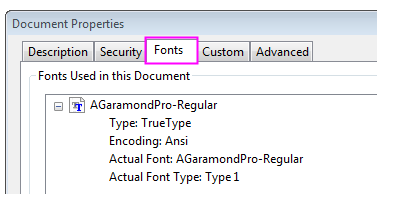

这是因为当通过远程桌面使用 Origin 来导出图形为 PDF 时，默认是不允许嵌入字体到 PDF 中。解决这个问题， 我们可以在 命令窗口 或 脚本窗口 " 输入 @EMRD=0; 来设置系统变量 @EMRD=0，这样可以强制将字体嵌入 (但这会导致 PDF 中文本显示效果不好) 。以图包含 Arial Garamond Pro 这种嵌入字体后导出 PDF 为例，当系统变量 @EMRD=0 时，在导出的 PDF 文件中可以看到：

    • image.png

如果这样有效，并想保持此设置不变，可以选择菜单 工具 然后选择 系统变量。在对话框中的 变量 列输入 EMRD，在 值 列输入 0。 这将令这设置一直生效， 除非在设置系统变量 对话框 中删除此系统变量，或者把 EMRD 设为 2。
