如何在曲线某一段下方的区域内填充颜色？

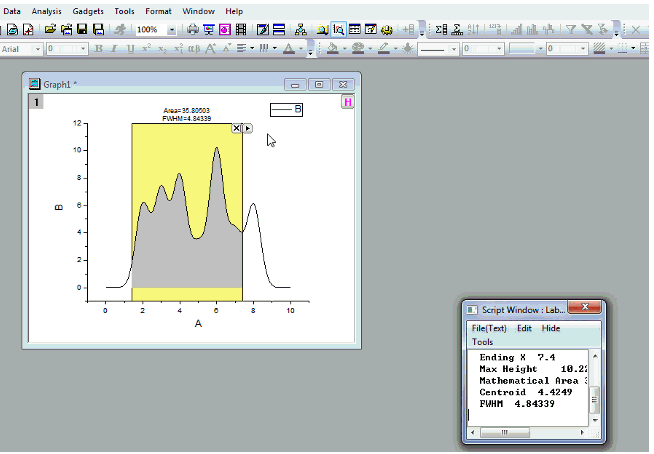

使用 Integrate Gadget

  1. 打开 积分 快捷分析工具并勾选 新建输出后保持阴影颜色。注: 这个复选框仅在 Origin 2018b 及以后版本中支持。

  2. 将 ROI 框移动到你想要的区域。

  3. 单击 > 按钮并选择新建输出

  4. 我们可以同时填充多个区域， 只需要移动 ROI 框后并选择新建输出

  5. 单击 X 关闭 gadget。

  6. 选中填充区域并使用 样式 工具栏来修改填充的颜色和图案。

  • image.png

在 Origin 2016 SR1 中，这个复选框叫做 Keep the shading color after closing gadget。功能上跟 2018b 略有不同，它的作用是在关闭 gadget 之后保留填充的阴影部分。只能填充一个区域

复制曲线中的一段区域并填充复制的曲线

从 Origin 2016 开始，Origin 支持直接复制粘贴图形曲线。因此你可以

  1. 单击 工具 工具栏中的 局部数据选择器 按钮 Button Selection On Active Plot.png，在图上选择你想要填充的那部分曲线。按 Esc 键退出选择模式。

  2. 单击选好的那段曲线来选中它，然后按 Ctrl + C 进行复制。

  3. 按 Ctrl + V 在同一张图中粘贴它。

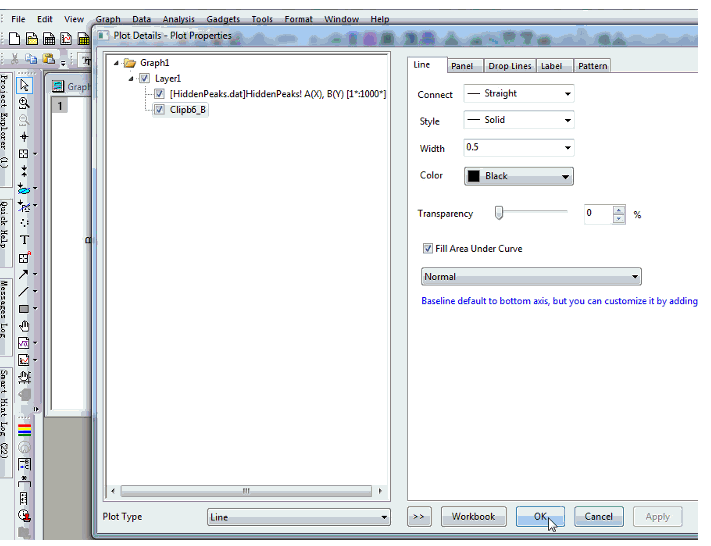

  4. 双击曲线，打开 绘图细节 对话框，在左侧面板中选择之前粘贴的那条曲线，在右侧面板中选择 线条 选项卡，勾选 填充曲线以下的区域，填充这段曲线。

注: 填充区域可能会挡住底部的 X 轴。要显示 X 轴，右键单击 X 轴并取消选择 数据点覆盖坐标轴。

  • image.png

在同一张图中添加相同的曲线

在 Origin 2016 之前的版本中所使用的方法:

  1. 有好几种方法可以将一段曲线添加到图形中:

    • 在工作表中选择你想要的那一段数据，将其拖拽到图中。

    • 首先将整列数据拖拽加到图中，然后在 Layer Contents 对话框中编辑其范围。

    • 在 Layer Conents 对话框中，选择该列数据并添加到右边的列表中，然后编辑其范围。

    • 在 Plot Setup 对话框中，将该列数据添加到下方面板中并编辑其范

  2. 将曲线添加到图中后，打开 Plot Details 对话框，在左侧面板中选择之前添加的那段曲线。在 Line 选项卡上，选择 Fill Area under Curve。

  3. 在 Pattern 选项卡上，你可以修改填充的颜色和图案。

注: 填充区域可能会挡住底部的 X 轴。要显示 X 轴，在 Plot Details 对话框中，在左侧面板中选择 layer，在 Display 选项卡上，取消选中 Data on Top of Axis。
