如何绘制一幅双Y轴图？

从原数据出发绘制双Y轴图

  1. 在工作表中选中要绘图的2列 Y 值数据。

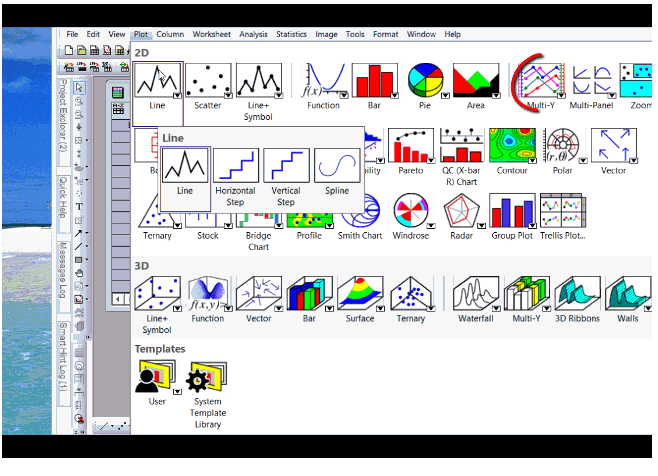

  2. 选择菜单 绘图>2D：多Y轴图：双Y轴图，或者从 2D图 工具栏上选择 双Y轴图 按钮，直接绘制出一幅双Y轴图形。

  3. 若默认生成的双Y轴图不是你想要的图形类型，点选曲线，点击线图、散点图、点线图或柱状图的按钮来变换为相应的类型。

注: 从 Origin 2017 开始，柱状图+线图的双Y轴图，以及双柱状图的双Y轴图均可以从 绘图 菜单中直接绘出。

  • image.png

若我已经有一幅左Y轴图，如何添加新的曲线变成一幅双Y轴图

  1. 选择菜单 图：新图层（轴）：右Y轴，一个带有右Y轴的新图层就添加到原图中了。注: 新图层的 X 轴是与原图层 1:1 直接对应关联起来的。

  2. 3种方法往新图层中添加数据：

    • image.png

    • 选择原数据工作表，选中要添加的数据列。再回到图形窗口中，选择菜单 图：当前图层内添加：<绘图类型> 来添加。

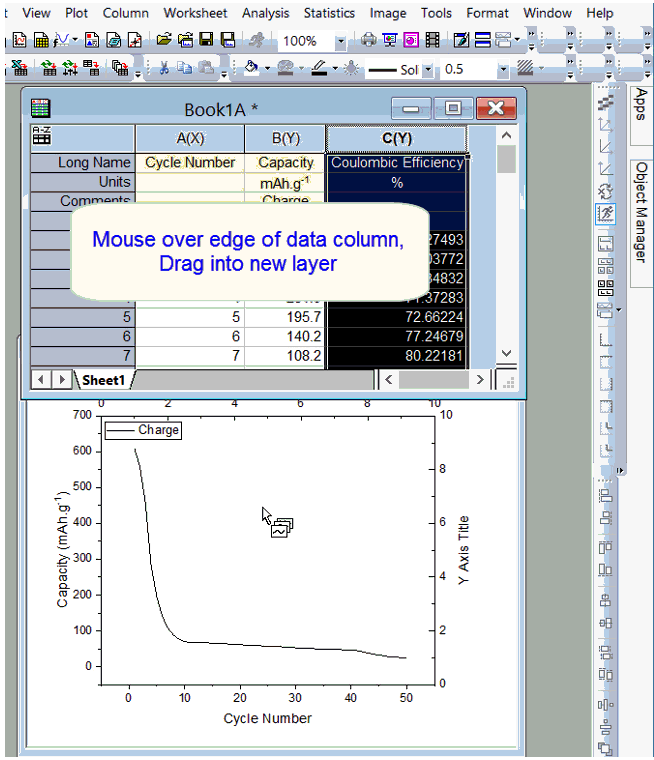

    • 在原数据工作表中选中所要添加的数据列，用鼠标拖拽它到新图层中添加。

    • 双击图形窗口左上角的图层1或2的图标。在打开的 图层内容 对话框中，添加或者删除该图层中的曲线。

如何移动现有曲线到新添加的右Y轴图层中

  1. 从 Origin 2017 Sr1 开始，可以使用 X-function "laymplot" 在图层之间移动曲线。

    • 在图形窗口为当前窗口的情况下，选择菜单 窗口：脚本窗口

    • 在 脚本窗口 内运行命令 "laymplot -d"

    • 在打开的对话框中，填写你想要移动的曲线和移动的目标图层（注：若 目标图层 设为 0 则表示移动曲线到新建图层）。并且，设 图层设置 为 独立Y轴关联X轴，和 重新调整刻度 为 源图层和目标图层。这样，新建图层的 X 轴将会与原图层的 X 轴一一对应关联，并且两个图层都会自动调整轴范围以完整显示所有的数据曲线。详细步骤参见这篇blog。

  2. 若你使用的是 Origin 2017 Sr0 或更早的版本，则：

    • 在图形窗口为当前窗口的情况下，点击 Graph 工具栏上的 Extract to Layers 图标按钮。设 Number of Rows 和 Number of Columns 为 1。

    • 在新生成的图中，选择菜单 Graph: Layer Management。

    • 在左边列表中选择 Layer2。在 Link 选项卡上，设 Link To 为 1 并且 X Axis Link 为 Straight (1:1)。点击 Apply。

    • 选择 Axes 选项卡，取消选择 Bottom and Left 分支下面的 Axis, Title, 和 Tick Label，并勾选 Top and Right 下面的 Axis, Title, 和 Tick Label。

    • 参照“若我已经有一幅左Y轴图，如何添加新的曲线变成一幅双Y轴图”这一部分，新建一个右Y轴图层并添加曲线。然后从原来的图层中把这条曲线删除掉。

    • 使用 Extract to Layers 工具

  3. 点击确定。

  4. 大多数情况下你都需要点击 调整刻度 按钮 (或 Ctrl+R ) 来调整每个图层的坐标轴以确保显示完整的数据曲线。

  5. 若有需要，更新图例。
