可以通过哪些不同的方法将绘图添加到现有图形中？

  • 1 直接对数据进行拖放

  • 2 从工作簿/矩阵通过复制和粘贴绘图

  • 3 通过 Insert: Plot to Layer 菜单增加绘图

  • 4 通过图层内容 (Layer Contents) 对话框添加新绘图

  • 5 使用图表绘制 (Plot Setup) 对话框添加新绘图

  • 6 复制和粘贴绘图

直接对数据进行拖放

这个方法适用于大多数绘制 2D 和 3D 图形的工作表：

  1. 切换到工作表窗口，然后选中想要进行绘图的数据列。

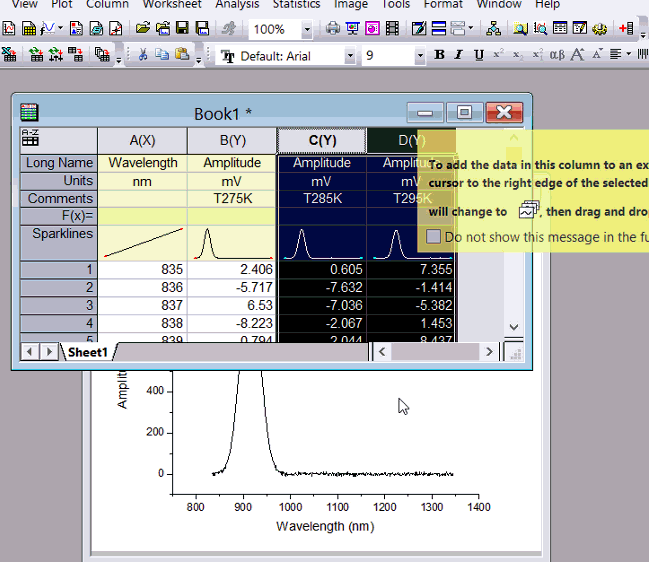

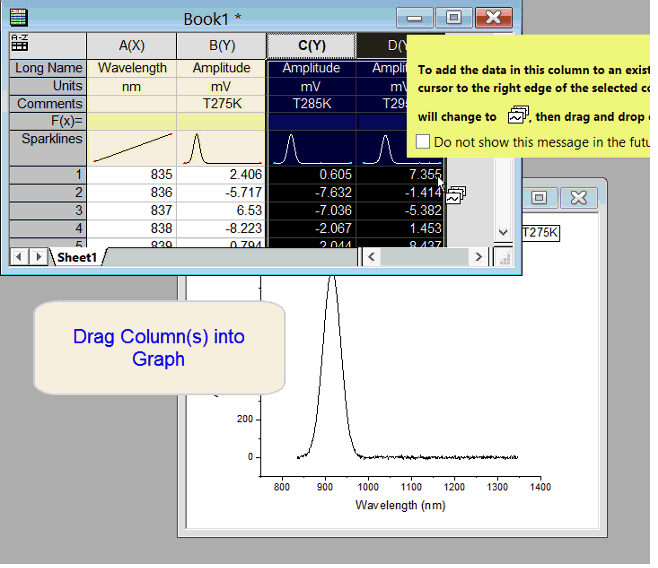

  2. 鼠标轻移到选中区域的左侧或者右侧，此时光标显示为 Drag and drop mouse.png 状态，按下鼠标将数据拖放到目标图形窗口中。操作过程如下动画所示。参考 通过拖放增加绘图数据 以获取更多信息。

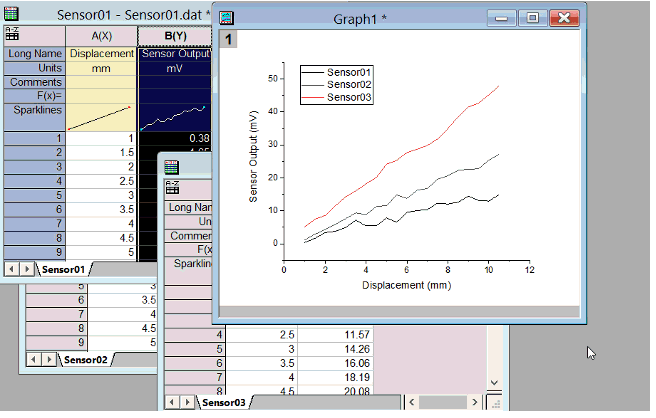

  • image.png

从工作簿/矩阵通过复制和粘贴绘图

此方法适用于来源于工作表或矩阵的基本2D和3D图形：

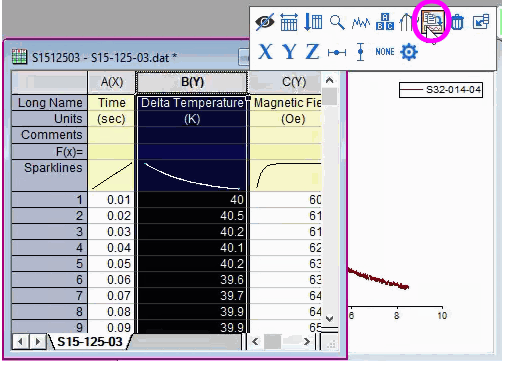

  1. 点击工作表或矩阵窗口并选择数据，迷你工具栏就会显现，然后点击复制绘图按钮 Copy for plotting button.png 进行数据复制。

  2. 激活目标图层，选择菜单编辑: 粘贴或按CTRL+V复制数据到该图层。

  • image.png

通过 Insert: Plot to Layer 菜单增加绘图

这个方法仅适用于 2D 曲线图，散点图，点线图，柱状图以及面积图：

  1. 切换到工作表窗口，然后选中想要进行绘图的数据列。

  2. 返回到图形窗口，并确保当前 激活的图层 是要插入图像的目标图层。

  3. 通过 图：当前图层内添加：<绘图类别> 菜单插入期望的绘图类型。如下动画所示：

  • image.png

通过图层内容 (Layer Contents) 对话框添加新绘图

  1. 双击图形左上角的图层按钮。或者点击图层框内的空白处，然后从显现的迷你工具栏中选择添加绘图。

  2. 使用 图层内容 对话框向已有图层中添加绘图，如下动画所示。更详细的操作可以观看 图层目录 视频教程，或者查阅用户手册中的 相关教程。

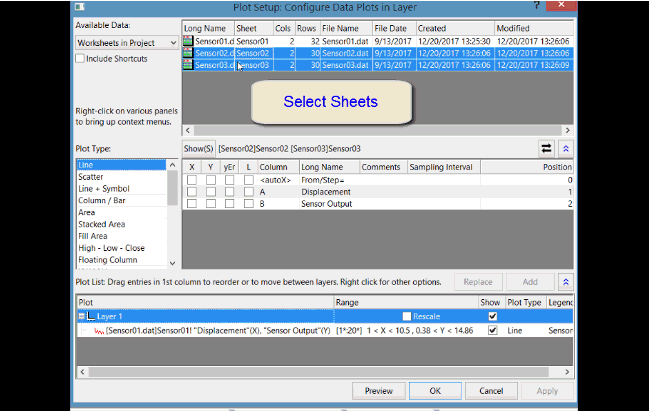

使用图表绘制 (Plot Setup) 对话框添加新绘图

  1. 右键单击图形页面左上角中的图层按钮，在弹出菜单中选择 图表绘制。

  2. 从顶部面板中选择包含数据源的工作表。

  3. 在底部面板中选中目标图层。

  4. 在中部面板中将数据列分别勾选为 X, Y, Error, 等。

  5. 单击 添加 按钮。操作过程如下动画所示：

  • image.png

若要获取 Plot Setup 更详细的功能，请点击通过 图表绘制 对话框添加、移除、替换或隐藏绘图，或观看 视频教程.

复制和粘贴绘图

该方法仅适用于简单的 2D 绘图：

  1. 为了将已有的绘图复制粘贴到当前窗口或者其他窗口中，首先需要单击该绘图，然后按下 CTRL+C 进行复制。
    或者,
    点击一次绘图并在出现的迷你工具栏中选择 复制绘图 按钮 Button Copy Plot.png。

  2. 再切换到目标图层中，按下 CTRL+V’‘’ 进行粘贴，如下动画所示：

  • image.png
