如何将我的坐标轴标签显示为百分数，分数或者经纬度？

有些时候，当绘制了一张图后，您想

  • 显示十进制刻度标签为百分数，如10%

  • 显示数字刻度标签为分数，如3/8

  • 显示经度和纬度标签为度-分-秒，比如 37° 20' 33"

这样的话，您可以通过在坐标轴刻度标签的自定义格式组合选项框内输入Origin的格式符号，去定义自己的显示格式。

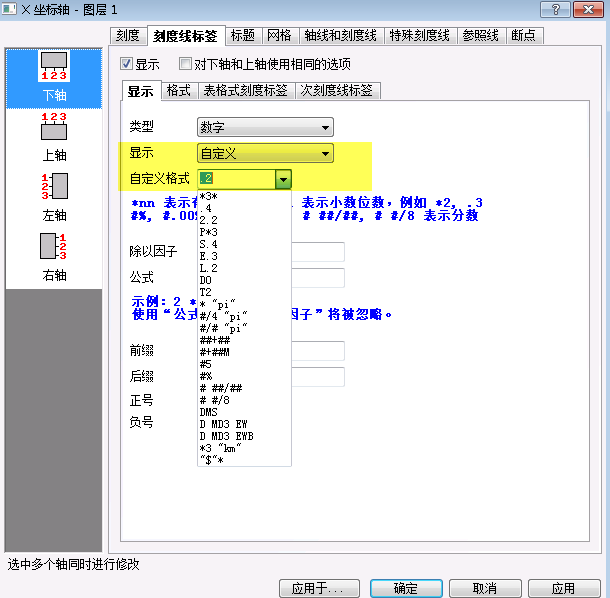

  • image.png

如何打开这个选项卡，

  1. 双击刻度标签去打开轴对话框。

  2. 去到刻度标签选项卡，然后下面的显示选项卡。


实例 1：显示百分数标签

从 Origin 2018b 开始，工作表支持显示十进制数字为百分数，比如10%，20%等等。然而，当您画好了图，坐标轴刻度标签会仍然显示为十进制数字，比如0.1，0.2。 如果想要显示刻度标签为百分数，使用上面的显示选项卡，您可以

  1. 在显示下拉框选择自定义。

  2. 在自定义格式框内选择或者输入#%。

  3. 点击确认按钮。

Origin 2018 和早前的版本是不支持百分数格式，您可以跟着以下的步骤去将刻度标签显示为百分数：

  1. 双击刻度标签打开轴对话框。

  2. 去到刻度标签选项卡，然后是下面的显示选项卡。

  3. 输入1/100或者0.01在除以因子文本框。

  4. 输入%在后缀文本框。

  5. 点击确认按钮。

实例 2：显示分数标签

从 Origin 2018b开始，Origin支持显示数字刻度标签为分数，您可以在上面的显示选项卡进行设置

  1. 在显示下拉框选择自定义。

  2. 在自定义格式框内选择# ##/##或者# #/8，或者直接输入您的自定义格式符号.

  3. 点击确认按钮。

实例 3：显示经度和纬度标签

从 Origin 2018b开始，Origin支持将经度和纬度刻度标签显示为度-分-秒。在上面打开的显示选项卡，您可以

  1. 在显示下拉框选择自定义。

  2. 在自定义格式框内，选择一个内置的符号例如DMS或者输入您的自定义格式符号。

  3. 点击确认按钮。
